| SHT-901 - 제어부 - |
| 간단한 설명 |
|---|
| 이상압력통보장치 |
SHT-901
이상압력통보장치
- 1회선부터 다회로 설계 가능(1~100CHANNEL) - SMPS 회로로 구성하여 국내, 해외용으로 전압, 주파수에 관계없이 사용 - 마이크로 프로세스를 적용하여 가스 누출 및 차단 상태 확인을 신속, 정확히 전달 - 개별 접점 출력 기능을 내장하여 외부에 별도의 신호를 줄 수 있음(OPTION) - 통신 상태 확인, 현장 가스 경보, 가스 차단 상태를 중앙 감시실에서 운영자가 원활하게 사용할 수 있고 교체가 편리 하도록 각각 모듈(MODULE)화한 제품 |

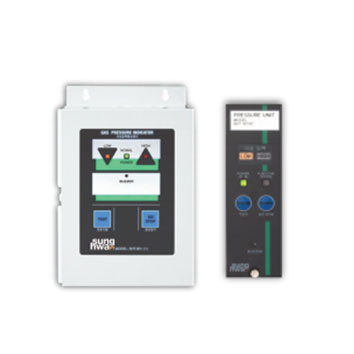

수신부
(RECEIVER)
사양 | |
제품규격 | SHT-901(I) (벽취부형) |
제품규격 | SHT-901(P) (SHT-970 패널 삽입형) |
제품형식 | 이상압력통보장치(수신부) |
작동 온도 /습도 | -40℃~+70℃/95% 이하 |
작동표시 | 전원등(녹색 점등) 경보등 (LOW: 황색 점등/HIGH : 적색 점등) |
퓨즈용량 | AC 0.5A(500mA) |
무게 | 0.75Kgs |
압력 스위치
(GAUGE)
사양 | |
제품규격 | SHT-901(G) |
적용범위 | 방폭지역에 GAS 배관 압력 체크 |
가스연결도관 | PT 1/2(15A) |
전선도관 | PF 1/2(16MM) |
방폭승인 | EX d Ⅱ B T6 |
