QM-9500D - 흡입식 -
간단한 설명
- 흡입식 -
QM-9500D



c992fd53476c461f68d6a5a32806a7cf_1559518

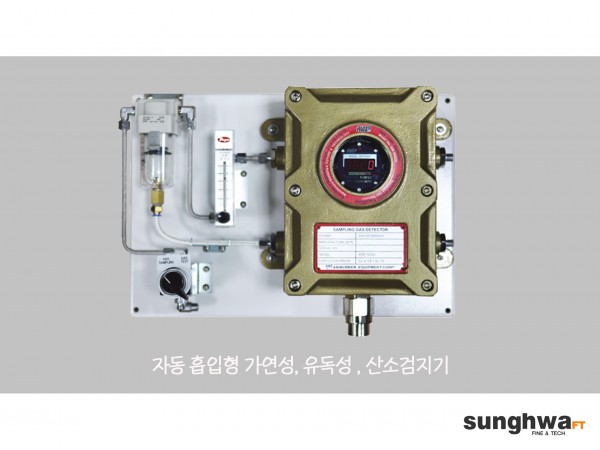

QM-9500D

자동흡입형 (가연성,유독성,산소 감지기)




 -  잠재적인 가스 누출 위험 지역에서 주변 분위기 가스를 연속적으로 검지

 - 고성능 펌프(Diaphragm pump) 내장형으로 가스 누출을 신속하게 검지

 -  국내 최초 HEATER & WATER 자동 배출 솔레노이드 밸브 내장형으로 외부 공기 흡입 시

    물또는 온도 변화에 의한 습기를 건조시켜 주며 흡입된 물을 자동 배출

 - RS-485 Modbus(Isolated) Serial 통신 및 Hart 통신으로 Field-Bus Network 구성

 -  고휘도 LED Flash Warning Light 기능

 -  Cover를 열지 않고 마그네틱 키 또는 컴퓨터 모니터링 시스템에서

      1:1 송수신 방식의 원격 교정 및 프로그램 설정

 -  내압방폭구조





c992fd53476c461f68d6a5a32806a7cf_1559518





제품의  구성 및 주요기능 설정


① DETECTOR BODY(검지기 몸체)
- CAST ALUMINUM ALOY(알루미늄 주조)

② DISPLAY WINDOW & TEMPERED GLAS
- 검지기 가스농도 표시 ( 4digital FND Digital display )
  - 12mm 강화 유리로 구성

③ OUTPUT SIGNAL TERMINAL BLOCK
- RELAY CONTACT(COM.NO)(1차,2차)or 24V.DC(1차,2차)-Max 24V.DC,1000mA
- RS-485 Modbus 통신(A,B)

④ WARNING LIGHT FLASH 6 LED & MAGNETIC KEY POINT
-세팅 농도 표시 값에서 고휘도 LED 후레쉬 기능 - 6LED(16 color event)
-1차,2차(H,HH)순차점멸 및 4가지 점등, 점멸 기능이 있으므로 별도의 현장
 경고등이 불필요함
 - 검교정시 커버를 열지 않고 마그네틱키 또는 모니터링시스템에서 송수신 원격 검교정 기능

⑤ AIR EXHAUST LINE
- 흡입된 공기를 배출하는 라인 ­ 6.OMM

⑥ WATER EXHAUST LINE
- 흡입된 수분을 배출하는 라인  6.OMM

⑦ CONDUIT HUB (CABLE GLAND)
- 케이블 콘넥션 그랜드  방폭 구조 - 22MM

⑧ FLOW METER & FLOW VALVE
- 외부흡입 공기량을 표시 ­ 범위, 0-2,500c(0 ­2.5ℓ)
외부흡입 공기량을 조절하는 밸브 분당 1.5ℓ 표시(표준)

⑨ WATER SEPARATOR & AUTO’ DRAIN
- 흡입된 수분, 먼지 등 이물질을 분리시키고 필터링하는 기능

⑩ AUTO’ DRAIN INLET
- 흡입된 수분을 배출하는 입구

⑪ SWITCH CONTROLER
- GAS TEST/GAS SAMPLING 콘트롤 스위치




사양

 제품규격

 QM-9500D

 측정가스

 가연성 가스(Flammable GAS), H2, CH4, C2H2, etc./유독성 가스

 (Toxic GAS), CO, NH3, CL2, HCL, CO2, etc./

 산소(Oxygen), 유기용제(VoC), Toluene, Benzene, Xylenes, etc.

 측정범위

 0~100%(LEL) – 가연성

 0~PPM 유독성 (유독성 가스별 범위 참조)

 0~30%, 0~100%(Vol) 산소

 측정방식

 흡입식(Auto Sampling(Suction) type)

 측정신호

 4~20mA.DC(Transmitter) 아날로그

 Relay Contact(H.HH) or 24V.DC(H.HH)

 RS-485 Modbus/Hart 통신 디지털 Option

 측정 표시

 4digit FND(LED) Digital & 4LED display

 (Power, Low, High, Fault)



적용 센서

 Catalytic cell 가연성

 Electro-chemical cell 유독성, 산소

 Semiconductor cell 유기용제

 NDIR(Infrared) cell CO2, CH4, etc.

 응답 속도

15sec/90% Scale Flammable

 통신 속도

 38,400bps

 허용오차

± 3%/Full scale

 작동온도/습도

 -30~+60/99% RH(Non-condensing) Detector

 -40~+150/99% RH(Non-condensing) Suction area

 작동전원

 21~31V.DC/500mA(Max)

 흡입유량

 0~2,000ml/Min, Max

 흡입배출도관

 6MM

 외부흡입습기 (물) 자동

배출시간

 10sec/Every day

 [현장 조건에 따라 자동 배출 Time Control]

 케이블/

전송거리

 1.5sq x 3wire(Shield)/4~20mA.DC Signal, 2,000M

 UL2919 1Pair(Power supply 24V.DC)/RS-485 Modbus

 Sign   al, 1,000M

 전선도관

 3/4(22MM) PF, NPT

 설치방식

 Wall mounting

 외함재질

 cast Aluminum alloy Detector

 Steel 분체 도장 Case(Option)

 방폭승인

 Ex d B+H2 T6(KOSHA)

 외형치수

 510(W) × 380(H) × 172(D)

 무게

 20.00Kgs
