안녕하세요!
20년 이상 환경, 안전 분야에서
생산, 설비 시공, 유지 보수, 검교정까지
원스톱으로 고객의 안전을 책임지는
가스 감지기, 누액 감지기, 환경 모니터링
시스템 전문 기업 성화 에프티 본사 (sunghwaFT)
공식 홈페이지 입니다♥
오늘은 LPG 가스감지기 및 저장탱크에
설치된 누액감지기 검교정후
센서교체, 수신부 교체건입니다.
가스누설 경보시스템중에
김해지역 LPG 가스감지기
교체설치 시공 사례입니다.
가스누설경보기의 경우
제품의 설치와 함께 유지보수가
더욱 중요한데요
성화에프티는 KOLAS 국제공인교정기관으로
전문성과 함께 신뢰성을 바탕으로
고객의 안전에 최선을 다하고 있습니다.
사진 먼저 보여드릴게요
김해 지역
LPG 가스감지기 검교정,
포인트센서 검교정 및 센서 교체 시공
(가스/누액 감지모니터링시스템)
첫번째, 두번째 사진은
기존 수신부 SH-710 MU.AU
가스누설경보기 수신부 교체
설치사진입니다.
세번째, 네번째 사진
누액감지기 포인트센서
FT-PC-01 교체및
LPG 가스감지기
SH-710 센서교체사진입니다.
고압가스인 LPG 가스의 경우
공기보다 무거워서 아래로
가라앉기 때문에
바닥에 설치 됩니다.
물이나 기타 다른먼지로 부터 보호를
위해 빨간색 케이스와 같이
교체 시공해 드렸습니다.
수신부와 탐지부를 연결하고
표준가스 테스트까지
야무지게 완료하여
안전한 청정구역으로
완성해드렸습니다.
LPG / LNG 고압가스용
모델인 가스감지기 (SH-710)
탐지부 및 수신부 사양 안내드릴게요
SH-710 LPG / LNG 가스감지기
- 1회로부터 다회로용 설계 및 맞춤 설계
- 마이크로 프로세스를 적용. 가스누출 및 고장, 선로단선, 예비전원 충전 전압 조절 등을 연산 판독하는 인공지능형 가스 누설 경보기
- 첨단 프로그램 기법 (curve fiting Firmware)사용으로 가스 특성에 맞는 Span Control
- Two Alarm(1st, 2nd) & Two Dry Contact ,출력 제공
- Zero Point & Span Front MODE BUTTON SETTING (No Volume)
- 12 Bit Current 4~20mA 출력
< SH-710 자세한 사양 >
- 탐지방식 : 접촉연소식
- 방폭구조 : 내압방폭형 (EXdllBT6)
- 사용온습도 : -20~40 ℃ / 85% 이하
- 중량 : 1 Kg
- 연결배선 : 3Wire Shield AWG22 cable 이상

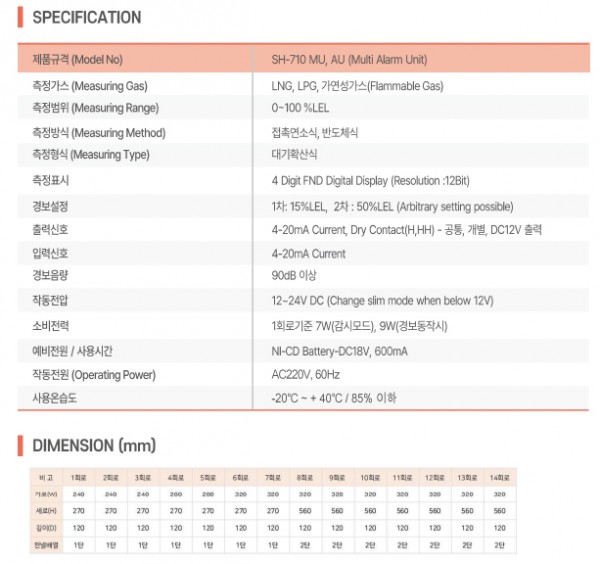

SH-710 MU.AU
LPG / LNG 다채널 수신부 (가스누설경보기)
고압가스외 수소, 메탄, 암모니아등등
가연성 가스감지기 및 독성가스감지기와
다채널카드 수신부로 전문설계드리는
가스모니터링시스템도 소개 드릴게요

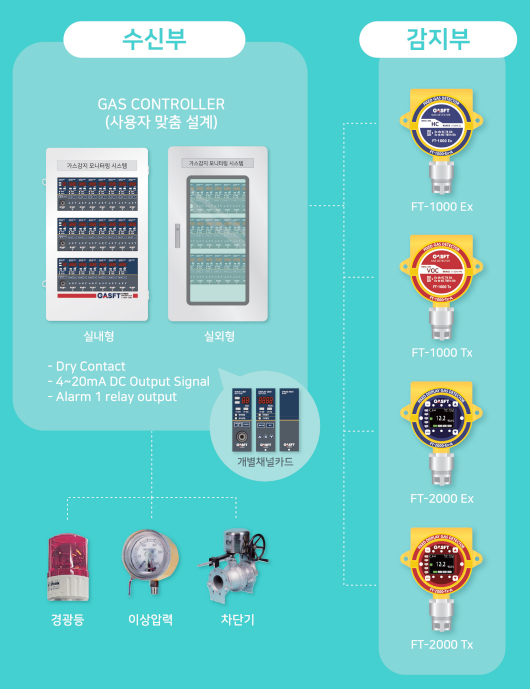

가스감지시스템 먼저
알아보기 쉽도록 계통도 그림으로 보여드릴게요
국내 법규에 맞춰서 여러가지
종류의 제품을 현장에 맞게
다양한 설계 가능하니 편안하게 문의주세요~

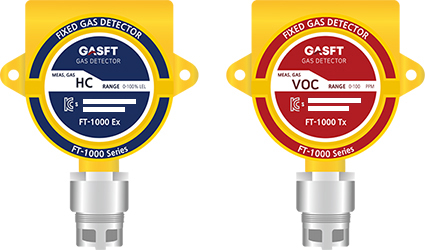

<가연성 / 독성 가스감지기 FT-1000 시리즈>
스마트 가스 감지기 FT-1000 SERIES 특징
- 국내. 국외 방폭 인증
- 전기적인 Noise 최소화
- 가연성/독성/산소/VOC 등의 가스 연속 감지
- 2 차 폭발 방지용 내압방폭구조
- 자가진단 기능 내장
- 릴레이접점 출력
- 간단한 구조 설계
- 수신부 FND DISPLAY 내장
- 감지센서의 안전한 동작을 위해 정전압 회로 구성
- DCS&PLC 모니터링 시스템에 연결
- 산업 및 폭발 위험 지역에 설치 가스 실시간 측정
- 4~20mA.DC 표준 출력 제공
- 각종 제어 기기에 연결하여 사용
- 0점, SPAN 점검 및 교정 용이
* FT-1000 Ex 상세사양
FT-1000 Ex 사양 | |
측정가스 (Measuring Gas) | C₄H10, CH₄, H₂, C₂H₂, HC, Flammable gases (가연성가스). etc |
측정범위 (Measuring Range) | 0~100 %LEL, 0~100 %Vol, 0~10,000ppm |
측정형식 (Measuring Type) | 대기확산식 |
측정방식 (Measuring Method) | 접촉연소식, 반도체식 |
측정신호 (Measuring Signal) | 4~20mA.DC |
응답속도/허용오차 (Response Time/Accuracy) | 20초 이내 / ±3% 이내/Full scale |
정격전압 (Rated Voltage) | 24V dc |
정격전류 (Rated Current) /전력소비 | 100mA / 2.4W |
방폭승인 (Approval) /방진방수 등급 | Ex db II C T6 Gb / Ex tb III C T85℃ Db (IP66) |
주변온도 (Ambient Temperature) | -40℃~+60℃ |
외형치수/무게 (Dimension/Weight) | 147(W) × 210.6(H) × 92(D)(mm) / 1.27kgs |
* FT-1000 Tx 상세사양
FT-1000 Tx 사양 | |
측정가스 (Measuring Gas) | 유독성가스 (TOXIC GAS), CO2, N2O, BENZENE, BUTADIENE, TOLUENE, XYLENE, CL2,HCL, VOC, OXYGEN(O2), ETHYLENE OXIDE, ETC. |
측정범위 (Measuring Range) | 0~PPM-유독성, 0~25 %Vol, - 산소 (O2), 범위 조정 가능 |
측정형식 (Measuring Type) | 대기확산식 |
측정방식 (Measuring Method) | 반도체식, 전기화학식, 지르코니아 방식 |
측정신호 (Measuring Signal) | 4~20mA.DC |
응답속도/허용오차 (Response Time/Accuracy) | 20초 이내 / ±2% 이내/Full scale |
정격전압 (Rated Voltage) | 24V dc |
정격전류 (Rated Current) /전력소비 | 100mA / 2.4W |
방폭승인 (Approval) /방진방수 등급 | Ex db II C T6 Gb / Ex tb III C T85℃ Db (IP66) |
주변온도 (Ambient Temperature) | -40℃~+60℃ |
외형치수/무게 (Dimension/Weight) | 147(W) × 210.6(H) × 92(D)(mm) / 1.27kgs |
수신부는 RM-770 MU/DU 사진및 특징입니다.
RM-770 MU/DU 모델로
강한 통신 수단과 32비트 고성능 처리 방식
자동 복귀형 퓨즈 등 많은 장점을
가진 수신부입니다.
* RM-770 MU/DU 특징
- 마이크로 칩셋탑재
- 국내, 해외용으로 전압, 주파수에 관계없이 사용
- 4~20mA.DC 출력, 경보, 릴레이 접점 출력 기능
- Zero점, Span, 검교정 등 볼륨이 전혀 없이 전면(Front)에서 자동 설정 기능
- 현장에 설치된 가스 감지기와 연결하여 실시간 대기 가스 농도 측정, 농도 표시
- 위험 시 설정된 농도에서 경보를 발하는 다회로용 가스 수신기
사양 | |
제품규격 | RM-770MU.DU |
측정가스 | 가연성 가스(Flammable GAS), |
측정범위 | 0~100%(LEL) 산소 : 0~25%VOL 독성 : 0~9999PPM(가스별 범위 참조) |
입력신호 | 4~20mA.DC (주파대역대 개선 / PLC 전용 주파수 설정) |
측정표시 | 4 Digit FND Digital display, (4자리 표시) |
출력신호 | 4~20mA.DC, Relay contact(H.HH) 1차, 2차 |
경보음량 | 90dB 이상 |
작동온도/습도 | -20℃~+40℃/ 85% RH |
작동전원 | 220/110V. AC, 50/ 60Hz |
소비전력 | 1회로 기준 7.04W(감시모드), 9.00W(동작모드) |
설치방식 | Wall mounting |
특징 | 32비트 처리방식 개선 (고성능) 자기진단 기능 (60초) 자동복귀형 퓨즈 전류소모량 자동분배 기능 노이즈 차단장치 기능 |
이상, 전국에서 활약하고 있는 안전지킴이
성화 에프티 였습니다.
그럼 저는 다음에 다시
찾아뵙겠습니다.
