>> 부산 오수처리실·소화약제실 가스감지 시스템!
5종 가스 통합 모니터링으로 밀폐 공간 안전 확보
부산 지역 시설의 오수처리실과 소화약제실에 가스감지 시스템을 설치한 사례를 소개합니다.
밀폐 공간의 다양한 위험 가스를 한 번에 관리해요.
♠ 프로젝트 개요
1. 설치 장소:
오수처리실 : 실외, O2, CO2, H2S, CO, CH4 (5종)
소화약제실 : 실내, O2(산소)
2. 설치 장비:
FT-1000 시리즈 가스감지기
RM-770 MU.DU 수신함 (실내형, 실외형)
♠ 5종 가스, 왜 필요할까요?
<오수처리실의 위험>
1. H2S (황화수소)
- 가장 위험한 독성 가스
- 썩은 달걀 냄새
- 고농도 시 후각 마비
- 오수 분해 과정에서 발생
2. CH4 (메탄)
- 폭발 위험, 무색·무취, 가연성 가스
- 천장 부근 축적, 유기물 분해 시 생성
3. CO (일산화탄소)
- 침묵의 살인자, 무색·무취
- 불완전 연소 발생
- 두통·어지러움 유발
- 고농도 치명적
4. CO2 (이산화탄소)
- 질식 위험, 공기보다 무거움
- 바닥에 축적, 산소 농도 감소 유발
5. O2 (산소)
- 생명 유지에 필수, 정상: 20.9%
- 18% 이하 위험
- 다른 가스가 밀어냄
<소화약제실의 위험>
1. CO2 누출
이산화탄소 소화설비 설치
배관·밸브 누출 시
순식간에 산소 농도 저하
→ 질식 위험
2. O2 결핍
밀폐된 공간, 환기 불량
점검 중 위험 발생 가능

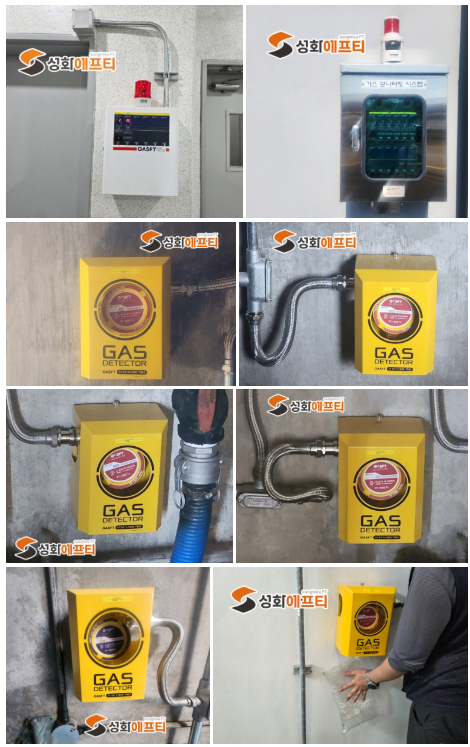

< 시공 설치 사진 >
♠ FT-1000 시리즈 가스감지기
각 가스별 최적 센서 적용
특징
✓ 스마트형 디지털 감지기
✓ 실시간 데이터 전송
✓ 높은 정확도와 신뢰성
✓ 방수·방진 구조
✓ 실내·실외 설치 가능
♠ RM-770 MU.DU 채널형 수신함
>> 통합 모니터링의 특징
통합 관리
- 5종 가스를 한 화면에서 실시간 확인
- 채널별 독립 경보
- 이상 발생 시 해당 채널 즉시 표시
- 확장 가능
- 여유 채널 보유
- 향후 추가 센서 연결 가능
- 비용 효율적
♠ 통합 시스템의 장점
한눈에 전체 파악
두 장소, 5종 가스
하나의 시스템으로 통합
효율적인 관리
빠른 대응
이상 발생 즉시 감지
정확한 위치 파악
신속한 조치 가능
사고 예방
작업 전 상태 확인
위험 수치 시 작업 중단
안전 확보 후 진입
기록 관리
농도 이력 자동 저장
패턴 분석 가능
보고서 자동 생성
♠ 밀폐 공간 안전 수칙
작업 전 확인
□ 수신함에서 가스 농도 확인
□ 모든 가스 정상 범위인지 체크
□ 산소 농도 19.5% 이상 확인
환기 필수
□ 문 열고 최소 30분 환기
□ 환기팬 가동
□ 재측정 후 진입
비상 시 대응
□ 경보 발생 시 절대 진입 금지
□ 환기 후 농도 정상화 확인
□ 보호구 착용
♠ 적용 분야
밀폐 공간
오수처리실, 정화조, 집수정, 맨홀
소화설비 구역
CO2 소화약제실, 할론 저장실, 질소 저장고
지하 공간, 지하 기계실, 지하 주차장
터널, 지하 저장고
>>> 문의 1600-7962
밀폐 공간 가스안전 시스템 필요하신가요?
이런 경우 연락 주세요
✓ 오수·하수 처리 시설
✓ 소화약제실 보유
✓ 지하 밀폐 공간
✓ 실험·연구 유해가스 지역
✓ 다종 가스 통합 관리 필요
>>> 부산 현장처럼 안전하게!
5종 가스 통합 모니터링 시스템
"밀폐 공간 작업, 가스 확인이 생명입니다."
국내 법규에 맞춰서 여러가지
종류의 제품 및 다양한 센서 옵션까지
현장에 맞게 다양한 설계 가능하니
편안하게 문의주세요~
◆ 설치 장비 소개
<가연성 /독성 가스감지기 FT-1000 시리즈 특징>
- 국내. 국외 방폭 인증
- 전기적인 Noise 최소화
- 가연성/독성/산소/VOC 등의 가스 연속 감지
- 2차 폭발 방지용 내압방폭구조
- 자가진단 기능 내장
- 릴레이접점 출력
- 간단한 구조 설계
- 수신부 FND DISPLAY 내장
- 감지센서의 안전한 동작을 위해 정전압 회로 구성
- DCS&PLC 모니터링 시스템에 연결
- 산업 및 폭발 위험 지역에 설치 가스 실시간 측정
- 4~20mA.DC 표준 출력 제공
- 각종 제어 기기에 연결하여 사용
- 0점, SPAN 점검 및 교정 용이
* FT-1000 Ex 상세사양
FT-1000 Ex 사양 | |
측정가스 (Measuring Gas) | C₄H10, CH₄, H₂, C₂H₂, HC, Flammable gases (가연성가스). etc |
측정범위 (Measuring Range) | 0~100 %LEL, 0~100 %Vol, 0~10,000ppm |
측정형식 (Measuring Type) | 대기확산식 |
측정방식 (Measuring Method) | 접촉연소식, 반도체식 |
측정신호 (Measuring Signal) | 4~20mA.DC |
응답속도/허용오차 (Response Time/Accuracy) | 20초 이내 / ±3% 이내/Full scale |
정격전압 (Rated Voltage) | 24V dc |
정격전류 (Rated Current) /전력소비 | 100mA / 2.4W |
방폭승인 (Approval) /방진방수 등급 | Ex db II C T6 Gb / Ex tb III C T85℃ Db (IP66) |
주변온도 (Ambient Temperature) | -40℃~+60℃ |
외형치수/무게 (Dimension/Weight) | 147(W) × 210.6(H) × 92(D)(mm) / 1.27kgs |
* FT-1000 Tx 상세사양
FT-1000 Tx 사양 | |
측정가스 (Measuring Gas) | 유독성가스 (TOXIC GAS), CO2, N2O, BENZENE, BUTADIENE, TOLUENE, XYLENE, CL2,HCL, VOC, OXYGEN(O2), ETHYLENE OXIDE, ETC. |
측정범위 (Measuring Range) | 0~PPM-유독성, 0~25 %Vol, - 산소 (O2), 범위 조정 가능 |
측정형식 (Measuring Type) | 대기확산식 |
측정방식 (Measuring Method) | 반도체식, 전기화학식, 지르코니아 방식 |
측정신호 (Measuring Signal) | 4~20mA.DC |
응답속도/허용오차 (Response Time/Accuracy) | 20초 이내 / ±2% 이내/Full scale |
정격전압 (Rated Voltage) | 24V dc |
정격전류 (Rated Current) /전력소비 | 100mA / 2.4W |
방폭승인 (Approval) /방진방수 등급 | Ex db II C T6 Gb / Ex tb III C T85℃ Db (IP66) |
주변온도 (Ambient Temperature) | -40℃~+60℃ |
외형치수/무게 (Dimension/Weight) | 147(W) × 210.6(H) × 92(D)(mm) / 1.27kgs |
♣ RM-770 MU.DU 수신부
1. 똑똑한 관제 시스템
FT-1000 EX/TX가 현장의 눈이라면
RM-770은 두뇌 역할을 해요!
2. 주요 기능
실시간 농도 표시
2단계 경보 시스템
음향 + 시각 경보 알람
3. MU.DU 사양의 의미
MU: Main Unit (전원공급)
DU: Display Unit (각채널별 표시부)
여러 감지기 통합 관리, 확장 가능한 구조
가스감지 모니터링시스템 (=가스검지경보시스템)
RM-770MU.DU
* 수신부 RM-770 MU/DU 특징
- 마이크로 칩셋탑재
- 국내, 해외용으로 전압, 주파수에 관계없이 사용
- 4~20mA.DC 출력, 경보, 릴레이 접점 출력 기능
- Zero점, Span, 검교정 등 볼륨이 전혀 없이 전면(Front)에서 자동 설정 기능
- 현장에 설치된 가스 감지기와 연결하여 실시간 대기 가스 농도 측정, 농도 표시
- 위험 시 설정된 농도에서 경보를 발하는 다회로용 가스 수신기
사양 | |
제품규격 | RM-770MU.DU |
측정가스 | 가연성 가스(Flammable GAS), |
측정범위 | 0~100%(LEL) 산소 : 0~25%VOL 독성 : 0~9999PPM(가스별 범위 참조) |
입력신호 | 4~20mA.DC (주파대역대 개선 / PLC 전용 주파수 설정) |
측정표시 | 4 Digit FND Digital display, (4자리 표시) |
출력신호 | 4~20mA.DC, Relay contact(H.HH) 1차, 2차 |
경보음량 | 90dB 이상 |
작동온도/습도 | -20℃~+40℃/ 85% RH |
작동전원 | 220/110V. AC, 50/ 60Hz |
소비전력 | 1회로 기준 7.04W(감시모드), 9.00W(동작모드) |
설치방식 | Wall mounting |
특징 | 32비트 처리방식 개선 (고성능) 자기진단 기능 (60초) 자동복귀형 퓨즈 전류소모량 자동분배 기능 노이즈 차단장치 기능 |
