울산 화학공장 가스감지 시스템 구축!
가연성(H2) + 독성(H2S) 통합 모니터링 완성

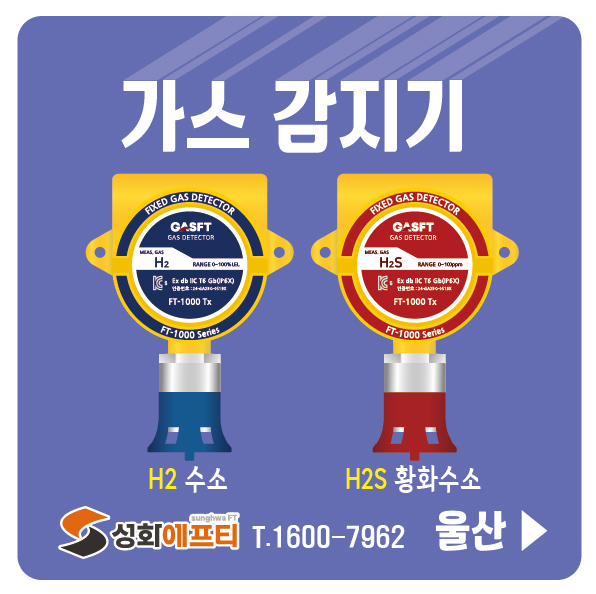

울산 지역 화학공장에 수소(H2) 가스감지기와 황화수소(H2S) 가스감지기를 통합 설치한 사례를 소개합니다.
가연성과 독성, 두 가지 위험을 동시에 대응하는 안전 시스템이에요.
◆ 프로젝트 개요
1. 설치 지역: 울산 화학공장
2. 설치 장비:
수소(H2) 가스감지기 + 포집갓
황화수소(H2S) 가스감지기
통합 모니터링 시스템
3. 목적: 가연성·독성 가스 이중 안전망 구축
◆ 두 가지 위험, 하나의 시스템
왜 두 종류를 함께 설치했을까요?
화학공장은 다양한 가스를 동시에 다루는 곳이에요.
각 가스마다 위험 특성이 다르기 때문에
맞춤형 감지 시스템이 필요합니다.
1. 가연성 가스: 수소(H2)
- 폭발의 위험
- 가장 가볍고 빠르게 확산
- 무색·무취로 감지 불가능
- 정전기로도 발화 가능
2. 독성 가스: 황화수소(H2S)
- 생명의 위협
- "썩은 달걀 냄새" 후각 마비로 감지 못할 수도
→ 각각 다른 대응이 필요!
◆ 수소(H2) 가스감지기 + 포집갓
가벼운 가스의 특별한 대응
<수소의 특성>
- 세상에서 가장 가벼운 가스
- 공기보다 14배 가벼워
- 빠르게 상승하며 천장에 축적
- 환기가 안 되면 농도 급상승

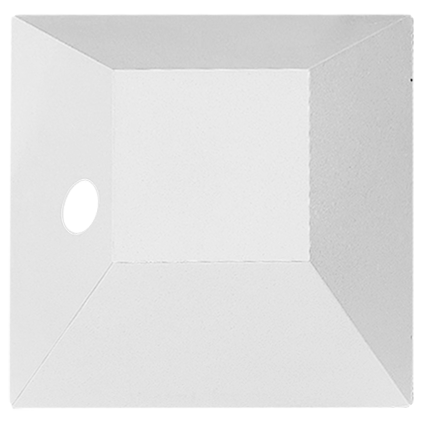

** 포집갓(Sampling Hood)이란?
- 수소 전용 보조 장치
- 포집갓은 감지기 위에 설치하는 역깔대기 모양의 특수 장치예요.
- 수소는 너무 빨리 상승해서 감지기를 스쳐 지나갈 수 있어요.
포집갓이 수소를 모아서 감지기에 머물게 해줍니다!
** 효과
✓ 감지 속도 향상
✓ 정확도 증가
✓ 오차 최소화
✓ 조기 감지 가능
◆ 시공 설치 현장
>> 성화에프티의 토탈 솔루션
설계부터 사후관리까지, 모든 것을 한 곳에서
◆ 자체 연구소 보유
- R&D 전문 인력
- 가스 특성 연구
- 신제품 개발
- 현장 맞춤 솔루션 설계
- 시험·검증 시설
- 자체 테스트 챔버
- 성능 검증 설비
- 품질 관리 체계
◆ 생산공장 운영
- 자체 제조 능력
- 직접 생산으로 품질 보증
- 맞춤형 제작 가능
- 생산 시설
- 현대화된 생산 라인
- 정밀 조립 공정
- 엄격한 품질 검사
>>>> 장점
✓ 납기 단축
✓ 품질 관리 직접
✓ 신속한 A/S
✓ 커스터마이징 가능
◆ 시공·설치 전문팀
- 숙련된 기술진
- 20년 경력 엔지니어
- 방폭 지역 시공 자격
- 현장 경험 풍부
- 전국 출장 시공
- 울산은 물론 전국 어디든 출동 가능
◆ 유지보수 서비스
- 정기 점검
- 센서 상태 확인
- 청소 및 조정
- 예방 정비
- 고장 발생 시 즉시 대응
- 예비 부품 상시 보유
- 최소 다운타임
◆ KOLAS 국가공인 교정기관
1. 검교정의 신뢰성
당사는 KOLAS(Korea Laboratory Accreditation Scheme)
공인 교정기관입니다.
2. 왜 중요한가?
일반 업체 교정 → 공신력 부족
KOLAS 교정 → 국가 인정
→ 법적 효력, 감사 대응 완벽
3. 교정 서비스
✓ 국제 표준 소급 교정
✓ 공식 성적서 발급
✓ 현장 출장 교정 가능
✓ 택배 교정 시스템 운영
4. 주기
설치 후 1년마다 권장
법적 요구사항 충족
정확한 성능 유지
◆ 통합 시스템의 장점
왜 한 회사에서 모든 걸 할까요?
설계부터 교정까지 일관성
설계: 연구소에서 현장 분석
↓
제조: 공장에서 직접 생산
↓
시공: 전문팀이 설치
↓
검교정: KOLAS 공인 교정 전문인력 검교정
↓
유지보수: 지속적 관리
→ 한 곳에서 책임지는 시스템!
◆ 화학공장 필수 체크사항
우리 공장은 안전한가요?
□ 사용하는 모든 가스 종류 파악했나요?
□ 각 가스별 감지기 설치되어 있나요?
□ 가연성 가스는 포집갓 적용했나요?
□ 독성 가스는 적정 높이에 설치했나요?
□ 통합 모니터링 시스템 있나요?
□ 정기 교정을 받고 있나요?
□ 작업자 교육을 실시하나요?
□ 비상 대응 매뉴얼이 있나요?
하나라도 '아니오'라면
지금 바로 개선이 필요합니다.
◆ 신뢰의 파트너
울산 화학공장처럼 완벽하게
성화에프티는
단순히 장비를 파는 회사가 아닙니다.
연구소에서 설계하고
공장에서 만들고
전문가가 설치하고
KOLAS로 검증하고
평생 관리하는
토탈 안전 솔루션 파트너입니다.
>>울산 현장처럼 안전하게!
생산-시공-교정, 성화에프티 하나로 완성
"연구소의 정밀함, 공장의 품질,
KOLAS의 신뢰, 한 곳에서 모두."
국내 법규에 맞춰서 여러가지
종류의 제품 및 다양한 센서 옵션까지
현장에 맞게 다양한 설계 가능하니
편안하게 문의주세요~
◆ 설치 장비 소개
<가연성 /독성 가스감지기 FT-1000 시리즈 특징>
- 국내. 국외 방폭 인증
- 전기적인 Noise 최소화
- 가연성/독성/산소/VOC 등의 가스 연속 감지
- 2차 폭발 방지용 내압방폭구조
- 자가진단 기능 내장
- 릴레이접점 출력
- 간단한 구조 설계
- 수신부 FND DISPLAY 내장
- 감지센서의 안전한 동작을 위해 정전압 회로 구성
- DCS&PLC 모니터링 시스템에 연결
- 산업 및 폭발 위험 지역에 설치 가스 실시간 측정
- 4~20mA.DC 표준 출력 제공
- 각종 제어 기기에 연결하여 사용
- 0점, SPAN 점검 및 교정 용이
* FT-1000 Ex 상세사양
FT-1000 Ex 사양 | |
측정가스 (Measuring Gas) | C₄H10, CH₄, H₂, C₂H₂, HC, Flammable gases (가연성가스). etc |
측정범위 (Measuring Range) | 0~100 %LEL, 0~100 %Vol, 0~10,000ppm |
측정형식 (Measuring Type) | 대기확산식 |
측정방식 (Measuring Method) | 접촉연소식, 반도체식 |
측정신호 (Measuring Signal) | 4~20mA.DC |
응답속도/허용오차 (Response Time/Accuracy) | 20초 이내 / ±3% 이내/Full scale |
정격전압 (Rated Voltage) | 24V dc |
정격전류 (Rated Current) /전력소비 | 100mA / 2.4W |
방폭승인 (Approval) /방진방수 등급 | Ex db II C T6 Gb / Ex tb III C T85℃ Db (IP66) |
주변온도 (Ambient Temperature) | -40℃~+60℃ |
외형치수/무게 (Dimension/Weight) | 147(W) × 210.6(H) × 92(D)(mm) / 1.27kgs |
* FT-1000 Tx 상세사양
FT-1000 Tx 사양 | |
측정가스 (Measuring Gas) | 유독성가스 (TOXIC GAS), CO2, N2O, BENZENE, BUTADIENE, TOLUENE, XYLENE, CL2,HCL, VOC, OXYGEN(O2), ETHYLENE OXIDE, ETC. |
측정범위 (Measuring Range) | 0~PPM-유독성, 0~25 %Vol, - 산소 (O2), 범위 조정 가능 |
측정형식 (Measuring Type) | 대기확산식 |
측정방식 (Measuring Method) | 반도체식, 전기화학식, 지르코니아 방식 |
측정신호 (Measuring Signal) | 4~20mA.DC |
응답속도/허용오차 (Response Time/Accuracy) | 20초 이내 / ±2% 이내/Full scale |
정격전압 (Rated Voltage) | 24V dc |
정격전류 (Rated Current) /전력소비 | 100mA / 2.4W |
방폭승인 (Approval) /방진방수 등급 | Ex db II C T6 Gb / Ex tb III C T85℃ Db (IP66) |
주변온도 (Ambient Temperature) | -40℃~+60℃ |
외형치수/무게 (Dimension/Weight) | 147(W) × 210.6(H) × 92(D)(mm) / 1.27kgs |
♣ RM-770 MU.DU 수신부
1. 똑똑한 관제 시스템
FT-1000 EX/TX가 현장의 눈이라면
RM-770은 두뇌 역할을 해요!
2. 주요 기능
실시간 농도 표시
2단계 경보 시스템
음향 + 시각 경보 알람
3. MU.DU 사양의 의미
MU: Main Unit (전원공급)
DU: Display Unit (각채널별 표시부)
여러 감지기 통합 관리, 확장 가능한 구조
가스감지 모니터링시스템 (=가스검지경보시스템)
RM-770MU.DU
* 수신부 RM-770 MU/DU 특징
- 마이크로 칩셋탑재
- 국내, 해외용으로 전압, 주파수에 관계없이 사용
- 4~20mA.DC 출력, 경보, 릴레이 접점 출력 기능
- Zero점, Span, 검교정 등 볼륨이 전혀 없이 전면(Front)에서 자동 설정 기능
- 현장에 설치된 가스 감지기와 연결하여 실시간 대기 가스 농도 측정, 농도 표시
- 위험 시 설정된 농도에서 경보를 발하는 다회로용 가스 수신기
사양 | |
제품규격 | RM-770MU.DU |
측정가스 | 가연성 가스(Flammable GAS), |
측정범위 | 0~100%(LEL) 산소 : 0~25%VOL 독성 : 0~9999PPM(가스별 범위 참조) |
입력신호 | 4~20mA.DC (주파대역대 개선 / PLC 전용 주파수 설정) |
측정표시 | 4 Digit FND Digital display, (4자리 표시) |
출력신호 | 4~20mA.DC, Relay contact(H.HH) 1차, 2차 |
경보음량 | 90dB 이상 |
작동온도/습도 | -20℃~+40℃/ 85% RH |
작동전원 | 220/110V. AC, 50/ 60Hz |
소비전력 | 1회로 기준 7.04W(감시모드), 9.00W(동작모드) |
설치방식 | Wall mounting |
특징 | 32비트 처리방식 개선 (고성능) 자기진단 기능 (60초) 자동복귀형 퓨즈 전류소모량 자동분배 기능 노이즈 차단장치 기능 |
