전주지역 유해화학물질 통합 시스템 증설 완료!
안녕하세요!
성화에프티 본사 (sunghwa FT)
공식 홈페이지 입니다.
20년 이상 환경, 안전 분야에서
생산 부터 설비 시공, 유지 보수, 검교정까지
한번에 해결하는 원스톱 서비스로
고객의 안전을 책임지는
가스 감지기, 누액 감지기, 환경
모니터링시스템 전문 기업입니다.
날씨는 잔뜩 흐리지만
오늘도 가슴은 뜨겁게 화이팅입니다.
<<전주 유해화학물질 통합 시스템 증설 완료!>>
- 기체 + 액체 동시 감지, 채널형 수신부로 간편하게 확장
전주 지역 화학물질 취급 현장에 가스감지기와 누액감지기를 추가 증설한 사례를 소개합니다.
기존 시스템에 새 장비를 추가하는 것, 생각보다 쉬워요!
1. 프로젝트 개요
설치 지역: 전북 전주
작업 내용: 기존 시스템 증설
3. 추가 장비:
FT-1000 EX 가연성 가스감지기
FT-PC02EX 방폭형 누액감지기
기존 채널형 수신부에 통합 연결
3. 목적:
- 감시 범위 확대
- 기체+액체 통합 모니터링
- 유해화학물질 안전망 강화
♠ 채널형 수신부의 강력함
확장성이 핵심이에요
채널형이란?
- 모듈화 설계
- 여러 개의 감지기를 하나의 수신부에서 관리하는 방식.
- 각 감지기마다 독립된 채널 할당.
감지기 여러 대 = 수신부 1대 증설하려면? → 감지기만 추가 → 채널 등록만 → 통합 관리 아주편리
♠ 증설한 장비 소개
<가연성 /독성 가스감지기 FT-1000 시리즈 특징>
- 국내. 국외 방폭 인증
- 전기적인 Noise 최소화
- 가연성/독성/산소/VOC 등의 가스 연속 감지
- 2차 폭발 방지용 내압방폭구조
- 자가진단 기능 내장
- 릴레이접점 출력
- 간단한 구조 설계
- 수신부 FND DISPLAY 내장
- 감지센서의 안전한 동작을 위해 정전압 회로 구성
- DCS&PLC 모니터링 시스템에 연결
- 산업 및 폭발 위험 지역에 설치 가스 실시간 측정
- 4~20mA.DC 표준 출력 제공
- 각종 제어 기기에 연결하여 사용
- 0점, SPAN 점검 및 교정 용이
* FT-1000 Ex 상세사양
FT-1000 Ex 사양 | |
측정가스 (Measuring Gas) | C₄H10, CH₄, H₂, C₂H₂, HC, Flammable gases (가연성가스). etc |
측정범위 (Measuring Range) | 0~100 %LEL, 0~100 %Vol, 0~10,000ppm |
측정형식 (Measuring Type) | 대기확산식 |
측정방식 (Measuring Method) | 접촉연소식, 반도체식 |
측정신호 (Measuring Signal) | 4~20mA.DC |
응답속도/허용오차 (Response Time/Accuracy) | 20초 이내 / ±3% 이내/Full scale |
정격전압 (Rated Voltage) | 24V dc |
정격전류 (Rated Current) /전력소비 | 100mA / 2.4W |
방폭승인 (Approval) /방진방수 등급 | Ex db II C T6 Gb / Ex tb III C T85℃ Db (IP66) |
주변온도 (Ambient Temperature) | -40℃~+60℃ |
외형치수/무게 (Dimension/Weight) | 147(W) × 210.6(H) × 92(D)(mm) / 1.27kgs |
* FT-1000 Tx 상세사양
FT-1000 Tx 사양 | |
측정가스 (Measuring Gas) | 유독성가스 (TOXIC GAS), CO2, N2O, BENZENE, BUTADIENE, TOLUENE, XYLENE, CL2,HCL, VOC, OXYGEN(O2), ETHYLENE OXIDE, ETC. |
측정범위 (Measuring Range) | 0~PPM-유독성, 0~25 %Vol, - 산소 (O2), 범위 조정 가능 |
측정형식 (Measuring Type) | 대기확산식 |
측정방식 (Measuring Method) | 반도체식, 전기화학식, 지르코니아 방식 |
측정신호 (Measuring Signal) | 4~20mA.DC |
응답속도/허용오차 (Response Time/Accuracy) | 20초 이내 / ±2% 이내/Full scale |
정격전압 (Rated Voltage) | 24V dc |
정격전류 (Rated Current) /전력소비 | 100mA / 2.4W |
방폭승인 (Approval) /방진방수 등급 | Ex db II C T6 Gb / Ex tb III C T85℃ Db (IP66) |
주변온도 (Ambient Temperature) | -40℃~+60℃ |
외형치수/무게 (Dimension/Weight) | 147(W) × 210.6(H) × 92(D)(mm) / 1.27kgs |
♣ RM-770 MU.DU 수신부
1. 똑똑한 관제 시스템
FT-1000 EX/TX가 현장의 눈이라면
RM-770은 두뇌 역할을 해요!
2. 주요 기능
실시간 농도 표시
2단계 경보 시스템
음향 + 시각 경보 알람
3. MU.DU 사양의 의미
MU: Main Unit (전원공급)
DU: Display Unit (각채널별 표시부)
여러 감지기 통합 관리
확장 가능한 구조
가스감지 모니터링시스템 (=가스검지경보시스템)
RM-770MU.DU
* 수신부 RM-770 MU/DU 특징
- 마이크로 칩셋탑재
- 국내, 해외용으로 전압, 주파수에 관계없이 사용
- 4~20mA.DC 출력, 경보, 릴레이 접점 출력 기능
- Zero점, Span, 검교정 등 볼륨이 전혀 없이 전면(Front)에서 자동 설정 기능
- 현장에 설치된 가스 감지기와 연결하여 실시간 대기 가스 농도 측정, 농도 표시
- 위험 시 설정된 농도에서 경보를 발하는 다회로용 가스 수신기
사양 | |
제품규격 | RM-770MU.DU |
측정가스 | 가연성 가스(Flammable GAS), |
측정범위 | 0~100%(LEL) 산소 : 0~25%VOL 독성 : 0~9999PPM(가스별 범위 참조) |
입력신호 | 4~20mA.DC (주파대역대 개선 / PLC 전용 주파수 설정) |
측정표시 | 4 Digit FND Digital display, (4자리 표시) |
출력신호 | 4~20mA.DC, Relay contact(H.HH) 1차, 2차 |
경보음량 | 90dB 이상 |
작동온도/습도 | -20℃~+40℃/ 85% RH |
작동전원 | 220/110V. AC, 50/ 60Hz |
소비전력 | 1회로 기준 7.04W(감시모드), 9.00W(동작모드) |
설치방식 | Wall mounting |
특징 | 32비트 처리방식 개선 (고성능) 자기진단 기능 (60초) 자동복귀형 퓨즈 전류소모량 자동분배 기능 노이즈 차단장치 기능 |

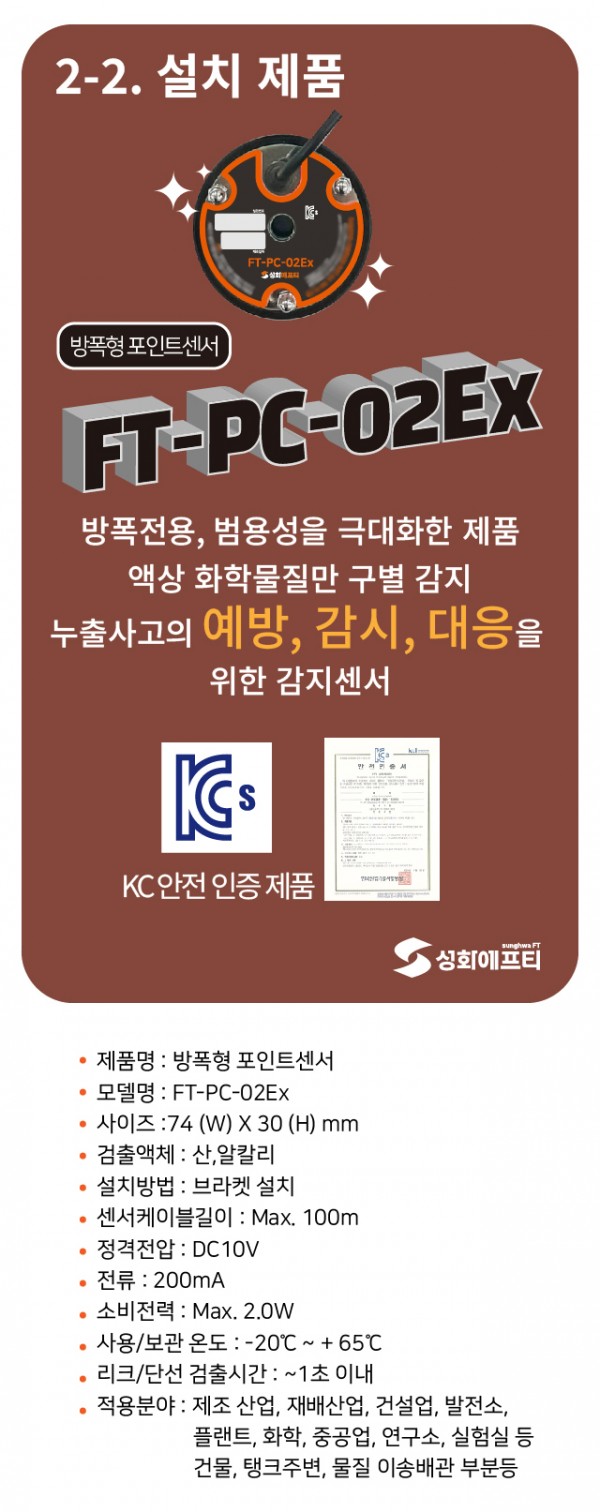

< FT-PC-02EX 방폭형 누액감지기 >
♠ 채널형 수신부의 장점
1. 증설의 편리함
- 기존 시스템 유지
- 수신부는 그대로!
- 추가 비용 저렴!
- 공간 활용 최적화!
- 확장 계획 용이
- 향후 추가 증설도 간단
- 채널 여유 있음
- 단계적 투자 가능
2. 통합 관리의 효율성
- 한 화면에 모두
- 4개 감지기 상태를 하나의 디스플레이에서 확인!
- HMI 통합 모니터링 시스템
- 효율적 대응 가능
- 데이터 통합 관리
- 모든 채널 이력 한 곳에
- 통합 리포트 생성
- 분석 및 관리 편리
♠ 유해화학물질 통합 시스템
>> 기체와 액체, 모두 잡는다
1. 왜 통합 시스템인가?
화학물질의 이중성
: 많은 화학물질이 액체 상태로 저장되지만 증기로도 존재해요.
* 예시: 휘발성 용제
저장 탱크 ─ 액체 상태 → 누액 위험
증기 발생 → 가스 위험
▷ 두 가지 모두 감지 필요!
2. 통합 감지의 장점
- 사각지대 제거
- 가스만? → 액체 누출 놓침
- 누액만? → 증기 확산 놓침
- 둘 다! → 완벽한 감시
- 상호 보완 효과
누액 감지 → 가스 농도 확인
가스 경보 → 누액 여부 확인
정확한 상황 파악 가능
통합 대응
- 어느 것이든 감지되면 종합적인 비상 조치
- 환기 + 차단 + 대피

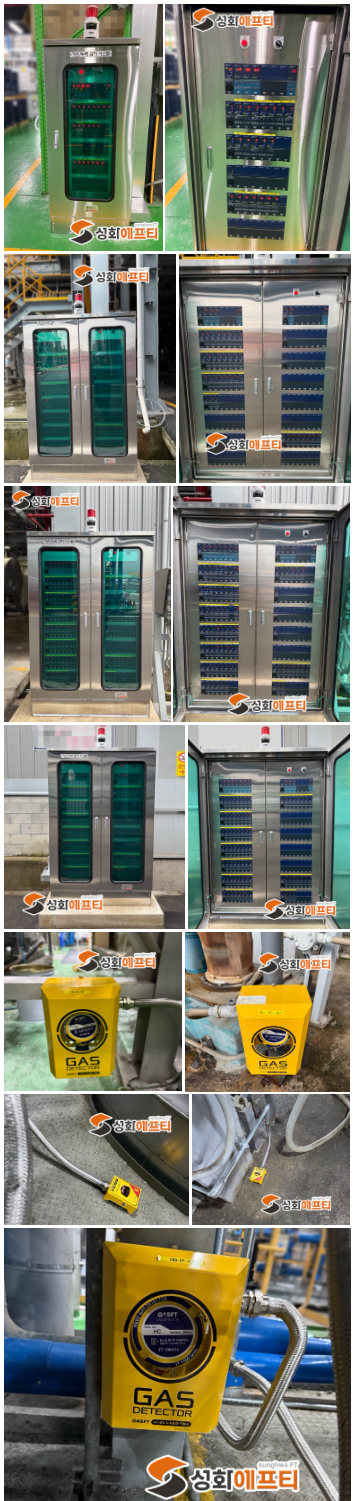

<증설시공 사진>
☎ 증설 상담 문의 1600-7962
기존 시스템 확장 고려 중이신가요?
이런 경우 연락 주세요
✓ 감지 범위 확대 필요
✓ 신규 장비 추가 계획
✓ 시스템 통합 관리 원함
✓ 기존 시스템 활용 극대화
♠ 채널형 시스템의 미래 가치
오늘의 투자, 내일의 편리함
즉각적 가치
- 지금 당장 여러 지점 통합 관리
- 설치 공간 절약
- 관리 효율성 향상
장기적 가치
- 언제든 확장 가능한 유연성
- 시스템 교체 없는 업그레이드
- 10년 후에도 현역으로 사용
>> 전주 현장처럼 스마트하게!
채널형 수신부로 시작하는 확장 가능한 안전 시스템
"오늘은 2채널, 내일은 8채널.
성장하는 현장에 맞춰 함께 커가는 시스템입니다."
