안녕하세요!
성화에프티 본사 (sunghwa FT)
공식 홈페이지 입니다.
20년 이상 환경, 안전 분야에서
생산 부터 설비 시공, 유지 보수, 검교정까지
한번에 해결하는 원스톱 서비스로
고객의 안전을 책임지는
가스 감지기, 누액 감지기, 환경
모니터링시스템 전문 기업입니다.
겨울철 동파 대비
미리 노후화된 설비도 다시보고
안전점검도 철저하게 지키시면서
오늘도 모두 화이팅하세요~
오늘은 김해 지역 오염물 배출 시설에
설치한 특별한 사례를 소개해드릴게요!
밀폐구역이라 더욱 신경 써서
모니터링 시스템을 구축해드렸습니다.
♣ 프로젝트 개요
설치 지역: 경남 김해
설치 장소: 오염물 배출관 밀폐구역
주요 장비:
FT-1000 시리즈 스마트 가스감지기 4종
CO (일산화탄소), O2 (산소),
H2S (황화수소), 가연성 가스
RM-770 MU.DU 수신부
CCTV 모니터링 시스템
목적:
밀폐 공간 다중 위험 대응
시각 + 가스 이중 감시
작업자 안전 최우선 확보
♣ 밀폐구역, 왜 더 위험할까요?
보이지 않는 위험의 집합소
밀폐구역은 정말 조심해야 해요.
환기가 안 되니까 모든 게 축적되거든요.
1. 밀폐 공간의 특징
- 자연 환기 거의 없음
- 가스 농도 빠르게 상승
- 산소 결핍 쉽게 발생
- 외부에서 내부 상황 파악 어려움
2. 오염물 배출관의 추가 위험
- 각종 유해 가스 발생
- 부식성 물질 존재
- 악취 및 독성 가스
- 가연성 가스 누적 가능
→ 다종 가스 동시 감지 필수!
♣ 왜 4종 가스를 동시에 감지할까요?
각자 다른 위험, 모두 중요해요
1. CO (일산화탄소)
침묵의 살인자
무색, 무취로 감지 불가
불완전 연소 시 발생
두통, 어지러움 유발
고농도 노출 시 사망
배출관에서 발생 이유
유기물 분해 과정
미생물 대사 작용
부패 과정에서 생성
2. O2 (산소)
생명 유지 필수
정상 농도: 20.9%
18% 이하: 산소 결핍
밀폐 공간에서 급격히 감소
의식 불명 위험
산소가 줄어드는 이유
다른 가스가 밀어냄
미생물이 산소 소비
환기 부족으로 고갈
3. H2S (황화수소)
썩은 달걀 냄새의 독가스
극독성 가스
10ppm에서도 냄새
100ppm 이상 치명적
후각 마비로 감지 못할 수도
오염물에서 왜 나올까?
유기물 부패
황 함유 물질 분해
하수 처리 과정
혐기성 환경에서 생성
4. 가연성 가스
폭발의 위험
메탄, 프로판 등
공기와 혼합 시 폭발
점화원만 있으면 발화
밀폐 공간에서 농도 급상승
배출관에서 발생
유기물 발효
메탄 생성
휘발성 물질 증발

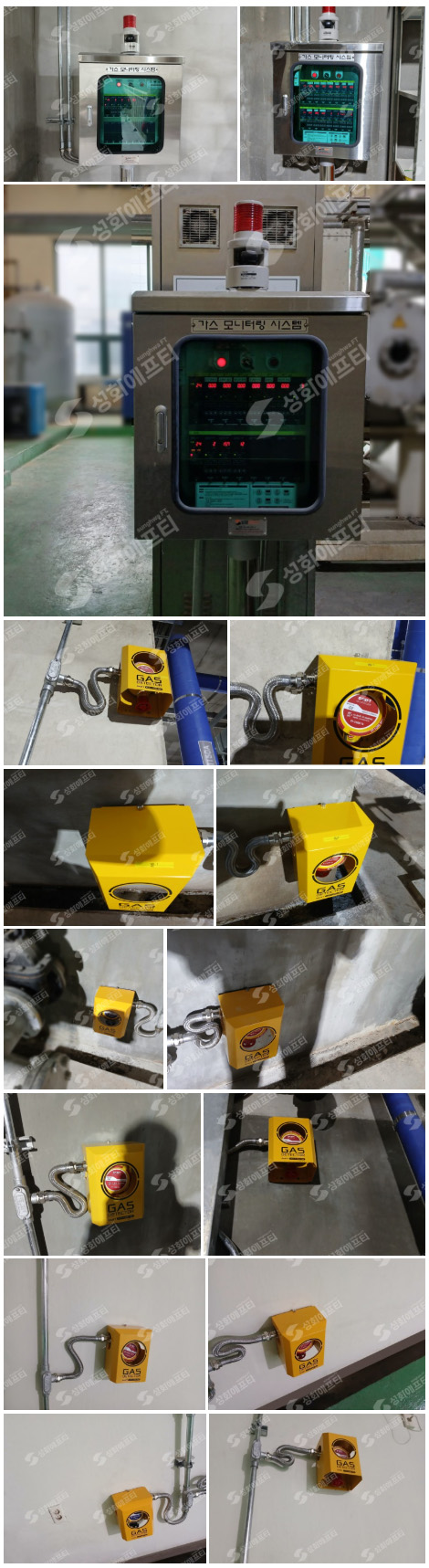

<현장 설치 사진>
<설치 작업 내용>
- 센서 위치 최적화가 핵심!
- 가스 특성 고려해서
- 높이별로 분산 배치.
- 테스트 철저히
- 표준가스로 4종 모두 반응 테스트.
- CCTV 사각지대 확인.
- HMI 통합 모니터링 시스템 작동 점검.
- 비상 시나리오 시뮬레이션.
위에 설치된 가연성 및 독성 가스감지기
FT-1000 Ex, FT-1000 Tx
탐지부 사양은 아래와같습니다.
<가연성 /독성 가스감지기 FT-1000 시리즈 특징>
- 국내. 국외 방폭 인증
- 전기적인 Noise 최소화
- 가연성/독성/산소/VOC 등의 가스 연속 감지
- 2차 폭발 방지용 내압방폭구조
- 자가진단 기능 내장
- 릴레이접점 출력
- 간단한 구조 설계
- 수신부 FND DISPLAY 내장
- 감지센서의 안전한 동작을 위해 정전압 회로 구성
- DCS&PLC 모니터링 시스템에 연결
- 산업 및 폭발 위험 지역에 설치 가스 실시간 측정
- 4~20mA.DC 표준 출력 제공
- 각종 제어 기기에 연결하여 사용
- 0점, SPAN 점검 및 교정 용이
* FT-1000 Ex 상세사양
FT-1000 Ex 사양 | |
측정가스 (Measuring Gas) | C₄H10, CH₄, H₂, C₂H₂, HC, Flammable gases (가연성가스). etc |
측정범위 (Measuring Range) | 0~100 %LEL, 0~100 %Vol, 0~10,000ppm |
측정형식 (Measuring Type) | 대기확산식 |
측정방식 (Measuring Method) | 접촉연소식, 반도체식 |
측정신호 (Measuring Signal) | 4~20mA.DC |
응답속도/허용오차 (Response Time/Accuracy) | 20초 이내 / ±3% 이내/Full scale |
정격전압 (Rated Voltage) | 24V dc |
정격전류 (Rated Current) /전력소비 | 100mA / 2.4W |
방폭승인 (Approval) /방진방수 등급 | Ex db II C T6 Gb / Ex tb III C T85℃ Db (IP66) |
주변온도 (Ambient Temperature) | -40℃~+60℃ |
외형치수/무게 (Dimension/Weight) | 147(W) × 210.6(H) × 92(D)(mm) / 1.27kgs |
* FT-1000 Tx 상세사양
FT-1000 Tx 사양 | |
측정가스 (Measuring Gas) | 유독성가스 (TOXIC GAS), CO2, N2O, BENZENE, BUTADIENE, TOLUENE, XYLENE, CL2,HCL, VOC, OXYGEN(O2), ETHYLENE OXIDE, ETC. |
측정범위 (Measuring Range) | 0~PPM-유독성, 0~25 %Vol, - 산소 (O2), 범위 조정 가능 |
측정형식 (Measuring Type) | 대기확산식 |
측정방식 (Measuring Method) | 반도체식, 전기화학식, 지르코니아 방식 |
측정신호 (Measuring Signal) | 4~20mA.DC |
응답속도/허용오차 (Response Time/Accuracy) | 20초 이내 / ±2% 이내/Full scale |
정격전압 (Rated Voltage) | 24V dc |
정격전류 (Rated Current) /전력소비 | 100mA / 2.4W |
방폭승인 (Approval) /방진방수 등급 | Ex db II C T6 Gb / Ex tb III C T85℃ Db (IP66) |
주변온도 (Ambient Temperature) | -40℃~+60℃ |
외형치수/무게 (Dimension/Weight) | 147(W) × 210.6(H) × 92(D)(mm) / 1.27kgs |
♣ RM-770 MU.DU 수신부
1. 똑똑한 관제 시스템
FT-1000 TX가 현장의 눈이라면
RM-770은 두뇌 역할을 해요!
2. 주요 기능
실시간 농도 표시
2단계 경보 시스템
음향 + 시각 경보 알람
3. MU.DU 사양의 의미
MU: Main Unit (전원공급)
DU: Display Unit (각채널별 표시부)
여러 감지기 통합 관리
확장 가능한 구조
가스/누액 감지 모니터링시스템
(=가스/누액 누설경보시스템)
RM-770MU.DU / RM-770MU.LU
* 수신부 RM-770 MU/DU 특징
- 마이크로 칩셋탑재
- 국내, 해외용으로 전압, 주파수에 관계없이 사용
- 4~20mA.DC 출력, 경보, 릴레이 접점 출력 기능
- Zero점, Span, 검교정 등 볼륨이 전혀 없이 전면(Front)에서 자동 설정 기능
- 현장에 설치된 가스 감지기와 연결하여 실시간 대기 가스 농도 측정, 농도 표시
- 위험 시 설정된 농도에서 경보를 발하는 다회로용 가스 수신기
사양 | |
제품규격 | RM-770MU.DU |
측정가스 | 가연성 가스(Flammable GAS), |
측정범위 | 0~100%(LEL) 산소 : 0~25%VOL 독성 : 0~9999PPM(가스별 범위 참조) |
입력신호 | 4~20mA.DC (주파대역대 개선 / PLC 전용 주파수 설정) |
측정표시 | 4 Digit FND Digital display, (4자리 표시) |
출력신호 | 4~20mA.DC, Relay contact(H.HH) 1차, 2차 |
경보음량 | 90dB 이상 |
작동온도/습도 | -20℃~+40℃/ 85% RH |
작동전원 | 220/110V. AC, 50/ 60Hz |
소비전력 | 1회로 기준 7.04W(감시모드), 9.00W(동작모드) |
설치방식 | Wall mounting |
특징 | 32비트 처리방식 개선 (고성능) 자기진단 기능 (60초) 자동복귀형 퓨즈 전류소모량 자동분배 기능 노이즈 차단장치 기능 |
♣ 작업 전 안전 수칙
들어가기 전 꼭 확인!
밀폐 공간 작업은 항상 위험이 동반돼요.
<작업 전 체크리스트>
□ 가스 농도 측정 완료
□ 산소 농도 19.5% 이상 확인
□ 환기 시스템 작동
□ 구조 장비 준비
□ 외부 감시자 배치
□ 비상 연락망 확인
<작업 중 주의사항>
- 감시자와 지속 교신
- 호흡보호구 착용
- 이상 징후 즉시 대피
- 정해진 시간만 작업
<겨울 철 점검 항목>
□ 센서 감도 확인
□ 히터 작동 점검
□ 배선 피복 상태
□ CCTV 결로 방지
