오늘은 익산지역 수소가스감지기 설치현장입니다.
♣ 익산 실험실 수소가스 안전 시스템 구축!
H2 가스감지기 설치로 완성한 안전한 연구 환경
♣ 프로젝트 개요
설치 지역: 익산 연구 실험실
주요 장비:
H2(수소) 가스감지기 1EA
RM-770MU.DU 수신부 1채널 (2채널 증설 가능)
- 스페어 채널 확보로 확장성 보장
설치 목적:
수소 취급 실험실 안전 확보
폭발 위험 사전 감지
향후 증설 대비 시스템 구축
♣ 수소(H2), 왜 위험한가?
가장 가벼운 가스, 가장 큰 위험
<폭발성>
공기 중 4~75% 농도에서 폭발
점화 에너지가 매우 낮음
정전기만으로도 발화 가능
<확산성>
가장 가볍고 빠르게 확산
천장 부근에 축적
밀폐 공간에서 특히 위험
<무색·무취>
사람이 감지 불가능
누출 여부 육안 확인 불가
감지기 없이는 대응 불가
→ 자동 감지 시스템 필수!
♣ 실험실 안전의 핵심, H2 감지기
왜 실험실에 꼭 필요할까?
수소 실험 특성상 소량 취급이지만 고위험
연구원 상주 환경, 밀폐된 실내 공간
24시간 모니터링 필요

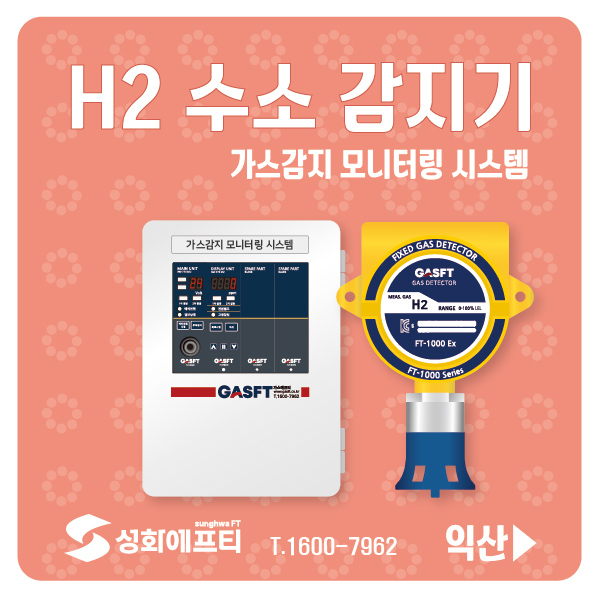

<설치된 H2 감지기 특징>
가연성 / 독성 / 산소 가스감지기
VOC, 산소, 독성, 가연성 가스감지기 FT-1000 시리즈 특징
- 국내. 국외 방폭 인증
- 전기적인 Noise 최소화
- 가연성/독성/산소/VOC 등의 가스 연속 감지
- 2차 폭발 방지용 내압방폭구조
- 자가진단 기능 내장
- 릴레이접점 출력
- 간단한 구조 설계
- 수신부 FND DISPLAY 내장
- 감지센서의 안전한 동작을 위해 정전압 회로 구성
- DCS&PLC 모니터링 시스템에 연결
- 산업 및 폭발 위험 지역에 설치 가스 실시간 측정
- 4~20mA.DC 표준 출력 제공
- 각종 제어 기기에 연결하여 사용
- 0점, SPAN 점검 및 교정 용이
* FT-1000 Ex 상세사양
FT-1000 Ex 사양 | |
측정가스 (Measuring Gas) | C₄H10, CH₄, H₂, C₂H₂, HC, Flammable gases (가연성가스). etc |
측정범위 (Measuring Range) | 0~100 %LEL, 0~100 %Vol, 0~10,000ppm |
측정형식 (Measuring Type) | 대기확산식 |
측정방식 (Measuring Method) | 접촉연소식, 반도체식 |
측정신호 (Measuring Signal) | 4~20mA.DC |
응답속도/허용오차 (Response Time/Accuracy) | 20초 이내 / ±3% 이내/Full scale |
정격전압 (Rated Voltage) | 24V dc |
정격전류 (Rated Current) /전력소비 | 100mA / 2.4W |
방폭승인 (Approval) /방진방수 등급 | Ex db II C T6 Gb / Ex tb III C T85℃ Db (IP66) |
주변온도 (Ambient Temperature) | -40℃~+60℃ |
외형치수/무게 (Dimension/Weight) | 147(W) × 210.6(H) × 92(D)(mm) / 1.27kgs |
* FT-1000 Tx 상세사양
FT-1000 Tx 사양 | |
측정가스 (Measuring Gas) | 유독성가스 (TOXIC GAS), CO2, N2O, BENZENE, BUTADIENE, TOLUENE, XYLENE, CL2,HCL, VOC, OXYGEN(O2), ETHYLENE OXIDE, ETC. |
측정범위 (Measuring Range) | 0~PPM-유독성, 0~25 %Vol, - 산소 (O2), 범위 조정 가능 |
측정형식 (Measuring Type) | 대기확산식 |
측정방식 (Measuring Method) | 반도체식, 전기화학식, 지르코니아 방식 |
측정신호 (Measuring Signal) | 4~20mA.DC |
응답속도/허용오차 (Response Time/Accuracy) | 20초 이내 / ±2% 이내/Full scale |
정격전압 (Rated Voltage) | 24V dc |
정격전류 (Rated Current) /전력소비 | 100mA / 2.4W |
방폭승인 (Approval) /방진방수 등급 | Ex db II C T6 Gb / Ex tb III C T85℃ Db (IP66) |
주변온도 (Ambient Temperature) | -40℃~+60℃ |
외형치수/무게 (Dimension/Weight) | 147(W) × 210.6(H) × 92(D)(mm) / 1.27kgs |
가스/누액 감지 모니터링시스템
(=가스/누액 누설경보시스템)
RM-770MU.DU / RM-770MU.LU
* 수신부 RM-770 MU/DU 특징
- 마이크로 칩셋탑재
- 국내, 해외용으로 전압, 주파수에 관계없이 사용
- 4~20mA.DC 출력, 경보, 릴레이 접점 출력 기능
- Zero점, Span, 검교정 등 볼륨이 전혀 없이 전면(Front)에서 자동 설정 기능
- 현장에 설치된 가스 감지기와 연결하여 실시간 대기 가스 농도 측정, 농도 표시
- 위험 시 설정된 농도에서 경보를 발하는 다회로용 가스 수신기
사양 | |
제품규격 | RM-770MU.DU |
측정가스 | 가연성 가스(Flammable GAS), |
측정범위 | 0~100%(LEL) 산소 : 0~25%VOL 독성 : 0~9999PPM(가스별 범위 참조) |
입력신호 | 4~20mA.DC (주파대역대 개선 / PLC 전용 주파수 설정) |
측정표시 | 4 Digit FND Digital display, (4자리 표시) |
출력신호 | 4~20mA.DC, Relay contact(H.HH) 1차, 2차 |
경보음량 | 90dB 이상 |
작동온도/습도 | -20℃~+40℃/ 85% RH |
작동전원 | 220/110V. AC, 50/ 60Hz |
소비전력 | 1회로 기준 7.04W(감시모드), 9.00W(동작모드) |
설치방식 | Wall mounting |
특징 | 32비트 처리방식 개선 (고성능) 자기진단 기능 (60초) 자동복귀형 퓨즈 전류소모량 자동분배 기능 노이즈 차단장치 기능 |
♣ 수소 취급 시설 필수 설치 대상
이런 곳에 꼭 필요합니다
<연구 시설>
대학 연구소
기업 R&D 센터
화학 실험실
수소 에너지 연구 기관
<수소 저장·충전 시설>
수소 충전소
수소 저장고
수소 생산 공장
액화수소 플랜트
<제조 산업>
반도체 제조 (환원 공정)
금속 열처리 공장
유리 제조 시설
식품 가공 (수소첨가)
<에너지 시설>
연료전지 발전소
수소 발전 설비
신재생 에너지 연구소
♣ 안전 시스템 작동 원리
4단계 안전망
1단계: 실시간 감지
H2 감지기가 천장 부근 농도 24시간 측정
설정값 초과 시 즉시 신호 전송
2단계: 즉각 경보
1) 1차 경보 (주의): 설정값 25% 도달
2) 2차 경보 (위험): 설정값 50% 도달
경보음음 + LED 램프 + 화면 표시
3단계: 자동 대응
릴레이 출력으로 환기 설비 가동 가능 (옵션)
실험 장비 자동 차단 (옵션)
비상 연락망 알림
4단계: 기록 관리
농도 이력 자동 저장
사고 발생 시 원인 분석 자료
안전 관리 보고서 작성

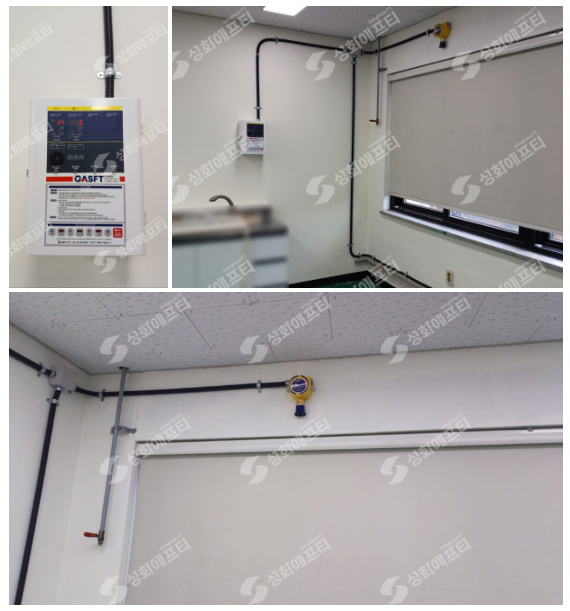

<설치시공 사진>
♣ 익산 실험실 시공 사례의 특징
1. 미래를 대비한 설계
증설 가능한 구조
현재는 1채널이지만
2~3채널 수신부 설치로 확장성 확보
2. 깔끔한 시공
실험실 환경 고려한 배선
연구 활동 방해 최소화
미관 해치지 않는 설치
3. 안전 우선 설계
수소 특성 고려한 위치 선정
환기구 고려한 배치
접근 용이한 수신부 설치
♣ 당사의 수소 안전 전문성
1. H2 감지 시스템 전문가
- 풍부한 경험
- 연구소 다수 설치 실적
- 수소 충전소 시공 경험
- 화학공장 수소 공정 구축
2. 기술력
- 수소 특성 완벽 이해
- 최적 위치 선정 노하우
- 폭발 방지 시공 기술
3. 사후 관리
- 정기 점검 서비스
- 센서 교정 및 교체
☏1600-7962 상담 문의
수소 안전, 전문가와 상담하세요
이런 경우 연락주세요
✓ 수소 취급 시설 계획 중
✓ 기존 감지기 성능 의심
✓ 법적 기준 충족 확인 필요
✓ 시스템 증설 고려 중
수소의 안전한 활용, 익산 실험실처럼 시작하세요!
전문가의 설계와 시공으로 완벽한 안전을 보장합니다
"수소 시대의 안전 파트너, 당사가 함께합니다."
