군산 현장 가연성 가스누출경보 시스템 구축 완료!
페이지 정보
작성자 성화에프티 작성일25-11-28 09:55 조회20회 댓글0건관련링크
본문
안녕하세요!
가스·화학 안전 전문기업
성화에프티 본사 (sunghwa FT)
공식 홈페이지 입니다.
성화에프티는 자체 생산한 감지기를 기반으로,
전국 어디든 시공과 설치, 정기 검교정 서비스를
직접 제공하고 있습니다.
군산 현장 가스누출경보 시스템 구축 완료!
FT-1000 EX + RM-770 MU.DU로 완성한 안전 솔루션
♣ 프로젝트 개요
1. 설치 지역: 전북 군산
2. 설치 장비:
FT-1000 EX 가연성 가스감지기 (다수)
RM-770 MU.DU 수신부 시스템
통합 가스누출경보 모니터링 시스템
3. 완료 기간: [하루]
시공 범위: 설계 → 설치 → 배선 → 시운전 → 완료보고서
♣ 현장 맞춤형 안전 시스템 구축
왜 FT-1000 EX를 선택했을까요?
- 산업 현장 특화 설계
- 주요 가연성 가스 감지
- 폭발 위험 지역에서도 안전한 방폭 구조
- 혹독한 환경에서도 끄떡없는 내구성
- 빠르고 정확한 감지 성능
- 초기 누출 단계에서 즉시 포착
- 오작동 최소화한 안정적 센서
- 장기간 감도 유지로 유지비용 절감
- 설치와 관리의 편리함
- 간편한 구조로 시공 시간 단축
- 자가 진단 기능으로 이상 징후 사전 파악
- 표준화된 규격으로 부품 교체 용이
♣ RM-770 MU.DU 수신부의 핵심 역할
중앙 통합 관제 시스템
여러 대의 감지기 신호를 한 곳에서 모니터링합니다.
관리자가 한눈에 전체 현장 상황을 파악할 수 있죠.
<실시간 경보 및 기록>
가스 누출 시 즉각적인 경보 발생
음향, 시각 경보로 확실한 알림
누출 이력 자동 저장 및 데이터 관리
확장 가능한 채널카드형 시스템 구조
추후 감지기 추가 설치 용이
다양한 가스 종류 동시 모니터링 가능
기존 설비와의 연동성 우수
안정적인 통신 방식
신호 손실 최소화한 전송 방식
장거리 배선에도 안정적 작동
이중화 시스템으로 신뢰성 강화
♣ 시공 과정 & 전문성
1단계: 현장 조사 및 설계
현장 특성 완벽 분석
가스 사용 패턴 파악
공기 흐름 및 환기 상태 체크
최적 설치 위치 선정
맞춤형 설계 도면 작성
감지기 배치 계획
배선 경로 최적화
수신부 설치 위치 결정
2단계: FT-1000 EX 감지기 설치
전문가의 정밀 시공
각 지점별 최적 높이 설치
방폭 규정 준수한 배선 작업
견고한 고정으로 진동 대응
품질 관리 철저
설치 후 즉시 동작 테스트
감도 조정 및 최적화
방수/방진 처리 확인
3단계: RM-770 수신부 설치 및 연동
중앙 관제실 구축
수신부 랙 설치 및 고정
전원 공급 안정성 확보
각 감지기와의 통신 연결
시스템 통합 작업
채널별 감지기 등록
경보 설정값 프로그래밍
모니터링 화면 구성
4단계: 시운전 및 검증
전체 시스템 테스트
감지기별 가스 반응 테스트
경보 작동 확인
비상 상황 시뮬레이션
최종 조정 및 최적화
민감도 미세 조정
오작동 요인 제거
안정화 기간 운영
5단계: 완료보고서
운영자 실무 지침 확인
일상 점검 내용 확인
경보 발생 시 대응 절차
완벽한 문서화
완료보고서 및 매뉴얼 제공
유지보수 가이드 전달
비상 연락망 구축

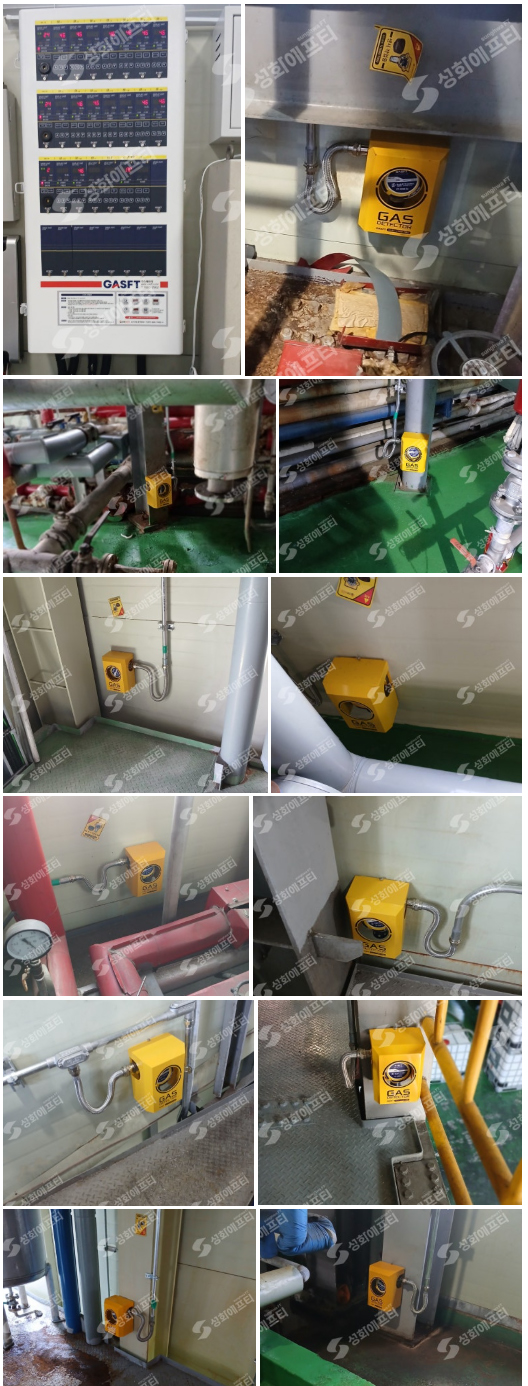

<가스감지기 및 수신부 설치 시공 사진>
♣ 설치 장비 상세 스펙
VOC, 산소, 독성, 가연성 가스감지기 FT-1000 시리즈 특징
- 국내. 국외 방폭 인증
- 전기적인 Noise 최소화
- 가연성/독성/산소/VOC 등의 가스 연속 감지
- 2차 폭발 방지용 내압방폭구조
- 자가진단 기능 내장
- 릴레이접점 출력
- 간단한 구조 설계
- 수신부 FND DISPLAY 내장
- 감지센서의 안전한 동작을 위해 정전압 회로 구성
- DCS&PLC 모니터링 시스템에 연결
- 산업 및 폭발 위험 지역에 설치 가스 실시간 측정
- 4~20mA.DC 표준 출력 제공
- 각종 제어 기기에 연결하여 사용
- 0점, SPAN 점검 및 교정 용이
* FT-1000 Ex 상세사양
FT-1000 Ex 사양 | |
측정가스 (Measuring Gas) | C₄H10, CH₄, H₂, C₂H₂, HC, Flammable gases (가연성가스). etc |
측정범위 (Measuring Range) | 0~100 %LEL, 0~100 %Vol, 0~10,000ppm |
측정형식 (Measuring Type) | 대기확산식 |
측정방식 (Measuring Method) | 접촉연소식, 반도체식 |
측정신호 (Measuring Signal) | 4~20mA.DC |
응답속도/허용오차 (Response Time/Accuracy) | 20초 이내 / ±3% 이내/Full scale |
정격전압 (Rated Voltage) | 24V dc |
정격전류 (Rated Current) /전력소비 | 100mA / 2.4W |
방폭승인 (Approval) /방진방수 등급 | Ex db II C T6 Gb / Ex tb III C T85℃ Db (IP66) |
주변온도 (Ambient Temperature) | -40℃~+60℃ |
외형치수/무게 (Dimension/Weight) | 147(W) × 210.6(H) × 92(D)(mm) / 1.27kgs |
* FT-1000 Tx 상세사양
FT-1000 Tx 사양 | |
측정가스 (Measuring Gas) | 유독성가스 (TOXIC GAS), CO2, N2O, BENZENE, BUTADIENE, TOLUENE, XYLENE, CL2,HCL, VOC, OXYGEN(O2), ETHYLENE OXIDE, ETC. |
측정범위 (Measuring Range) | 0~PPM-유독성, 0~25 %Vol, - 산소 (O2), 범위 조정 가능 |
측정형식 (Measuring Type) | 대기확산식 |
측정방식 (Measuring Method) | 반도체식, 전기화학식, 지르코니아 방식 |
측정신호 (Measuring Signal) | 4~20mA.DC |
응답속도/허용오차 (Response Time/Accuracy) | 20초 이내 / ±2% 이내/Full scale |
정격전압 (Rated Voltage) | 24V dc |
정격전류 (Rated Current) /전력소비 | 100mA / 2.4W |
방폭승인 (Approval) /방진방수 등급 | Ex db II C T6 Gb / Ex tb III C T85℃ Db (IP66) |
주변온도 (Ambient Temperature) | -40℃~+60℃ |
외형치수/무게 (Dimension/Weight) | 147(W) × 210.6(H) × 92(D)(mm) / 1.27kgs |
가스/누액 감지 모니터링시스템
(=가스/누액 누설경보시스템)
RM-770MU.DU / RM-770MU.LU
* 수신부 RM-770 MU/DU 특징
- 마이크로 칩셋탑재
- 국내, 해외용으로 전압, 주파수에 관계없이 사용
- 4~20mA.DC 출력, 경보, 릴레이 접점 출력 기능
- Zero점, Span, 검교정 등 볼륨이 전혀 없이 전면(Front)에서 자동 설정 기능
- 현장에 설치된 가스 감지기와 연결하여 실시간 대기 가스 농도 측정, 농도 표시
- 위험 시 설정된 농도에서 경보를 발하는 다회로용 가스 수신기
사양 | |
제품규격 | RM-770MU.DU |
측정가스 | 가연성 가스(Flammable GAS), |
측정범위 | 0~100%(LEL) 산소 : 0~25%VOL 독성 : 0~9999PPM(가스별 범위 참조) |
입력신호 | 4~20mA.DC (주파대역대 개선 / PLC 전용 주파수 설정) |
측정표시 | 4 Digit FND Digital display, (4자리 표시) |
출력신호 | 4~20mA.DC, Relay contact(H.HH) 1차, 2차 |
경보음량 | 90dB 이상 |
작동온도/습도 | -20℃~+40℃/ 85% RH |
작동전원 | 220/110V. AC, 50/ 60Hz |
소비전력 | 1회로 기준 7.04W(감시모드), 9.00W(동작모드) |
설치방식 | Wall mounting |
특징 | 32비트 처리방식 개선 (고성능) 자기진단 기능 (60초) 자동복귀형 퓨즈 전류소모량 자동분배 기능 노이즈 차단장치 기능 |
♣ 가스감지기 필수 설치 업종
제조 산업 분야
석유화학 플랜트 / 원유 정제 및 화학 제품 생산 /다양한 가연성/독성 가스 취급
24시간 연속 모니터링 필수
철강 제조 공장
용광로, 가열로 운영 / LNG, LPG 대량 사용 / 고온 환경에서의 안전 관리
반도체 제조 시설 / 특수 가스 다량 사용 / 클린룸 환경 유지 필수
미량 누출도 치명적
식품 가공 공장
냉매 가스(암모니아 등) 사용 / 발효 과정 가스 발생 / 위생과 안전 동시 관리
에너지 인프라
LNG 저장 및 배관 시설 / H2 수소 저장 시설 및 취급소 / 초저온 액화천연가스 취급
대규모 누출 시 폭발 위험 지역 / 광범위 감지 네트워크 구축필요시
도시가스 공급 시설 /배관망 전 구간 감시 / 주거지 인접으로 사고 예방 중요
정기 점검 및 교정 필수 / 발전소 (화력/복합) / 연료 가스 대량 사용
터빈 설비 안전 관리 / 국가 전력 공급 책임
건물 및 시설
대형 빌딩 기계실 / 냉난방 설비 운영 / 지하 공간 환기 관리 / 입주민 안전 확보
주차장 및 터널 / CO 가스 축적 우려 / 밀폐 공간 특성상 위험/ 환기 시스템과 연동
상업 시설 (호텔,백화점) / 주방 설비LPG 사용 / 불특정 다수 이용 시설 /화재 예방 필수
연구 및 의료
연구소 및 실험실/ 다양한 화학 물질 취급/ 소량이지만 고위험 가스취급
연구원 안전 보호시 / 병원 및 의료 시설 / 의료용 가스 사용 시설
정밀한 모니터링 요구시
공공 시설
하수처리장 / H2S(황화수소) 발생 하는곳 / 메탄가스 생성 / 작업자 중독 사고 예방
폐기물 처리 시설 / 유기물 분해 시 가스 발생 / 악취와 함께 위험 가스
환경 관리 필수산업
♣ 군산 고객사가 얻은 핵심 가치
- 안전 사고 제로화 시스템
- 24시간 무중단 감시 체계
- 사각지대 없는 완벽한 커버리지
- 초기 대응으로 대형 사고 예방
- 관리 효율성 극대화
- 중앙 집중식 모니터링
- 실시간 데이터 기록 및 분석
- 유지보수 포인트 명확화
- 법규 준수 및 인증 대응
- 산업안전보건법 완벽 충족
- 정기 검사 대비 완료
- 안전 관리 우수 사업장 인증 준비
- 운영 비용 절감
- 사고로 인한 손실 방지
- 예방 정비로 장비 수명 연장
- 보험료 절감 효과
♣ 성화에프티가 특별한 이유 ♣
전국 어디든 출동합니다
군산은 물론, 전국 어디든 찾아갑니다.
제주도부터 강원도까지, 거리는 문제없어요.
현장 맞춤 솔루션
매뉴얼대로만 하는 획일적 시공은 NO!
각 현장의 특성에 맞춘 최적 설계를 제공합니다.
20년 축적된 노하우
수백 개 현장 경험으로 검증된 기술력.
예상치 못한 문제도 빠르게 해결합니다.
사후 관리까지 책임
설치하고 끝? 절대 아닙니다.
정기 점검부터 긴급 출동까지 평생 파트너입니다.
합리적인 가격
품질은 타협하지 않으면서도 가격은 합리적으로.
투명한 견적, 숨은 비용 제로!
♣ 다음은 여러분 차례입니다
안전은 선택이 아닌 필수입니다
하지만 비용 부담은 덜어드릴 수 있어요.
지금 결정하지 않아도 괜찮습니다
일단 현장 진단부터 받아보세요.
전문가의 조언이 필요하신가요?
전화 한 통이면 20년 경력 전문가가 답해드립니다.
>> 군산 현장처럼 여러분 현장도 안전하게 만들어드립니다
성화 에프티 였습니다.
그럼 저는 다음에 다시찾아뵙겠습니다.
자세한 제품 문의는
아래 연락처로 연락 주시면
친절하게 상담해 드리겠습니다.
성화 에프티는 전국 전 지역
시공 및 출장 작업이 가능하니
견적이나 궁금한 부분 언제든지
많은 문의 부탁합니다!
문의전화 : 1600-7962 (051-986~7982~4)
