늦가을 바람과 함께 더욱 안전해진 부산화학공장 가스감지기 교체이야기
페이지 정보
작성자 성화에프티 작성일25-11-21 10:40 조회39회 댓글0건관련링크
본문
안녕하세요!
가스·화학 안전 전문기업
성화에프티 본사 (sunghwa FT)
공식 홈페이지 입니다.
성화에프티는 자체 생산한 감지기를 기반으로,
전국 어디든 시공과 설치, 정기 검교정 서비스를
직접 제공하고 있습니다.
♣ 늦가을 바람과 함께 더욱 안전해진 부산의 화학공장 이야기
쌀쌀한 겨울같은 바람이 불어오면서 어느새 계절이 바뀌었네요. 겨울이 오기전 산업 현장의 안전 관리가 더욱 중요해지는 것 같아요.
오늘은 부산 지역의 한 화학공장에서 진행한 가스감지 시스템 검교정 및 노후 감지기 교체 작업 사례를 소개해드릴게요. 기존 고객사에서 정기 점검 중 발견된 이슈를 어떻게 해결했는지, 현장에서 직접 경험한 생생한 이야기를 들려드리려고 합니다!
♣ 프로젝트 개요
작업 위치
지역: 부산광역시 화학공단 내
업체: 대형 화학제조업체 (기존 고객사)
작업 내용: 전체 가스감지 시스템 검교정 및 노후 감지기 2포인트 교체

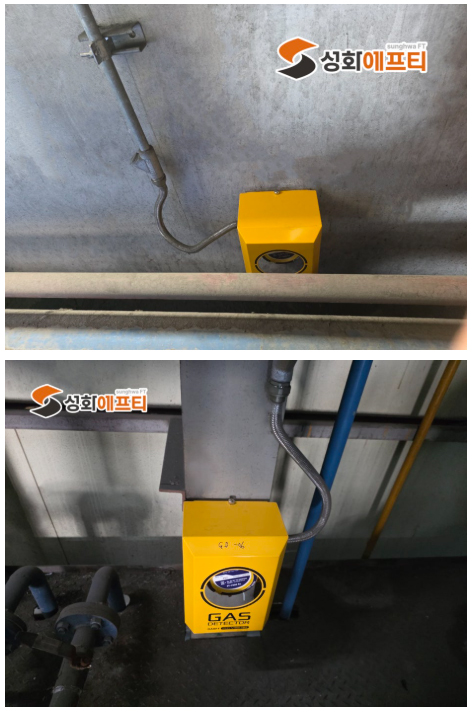

이번 현장은 저희가 몇 년 전에 가스감지 시스템을 구축해드린 곳이에요. 정기적인 유지보수를 통해 지속적으로 관리해오던 중, 전체 시스템 검교정 과정에서 노후화가 진행된 감지기 2대를 발견하여 최신형 FT-1000 EX로 교체 작업을 진행했답니다.
♣ 설치 제품 소개

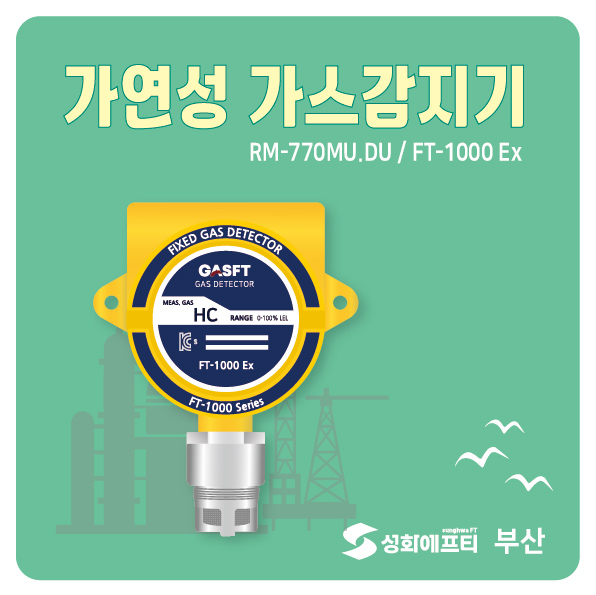

FT-1000 EX
- 믿을 수 있는 가연성 가스 감지의 핵심
저희가 이번에 설치한 FT-1000 EX는 가연성 가스 전용 감지기로, 다음과 같은 특징이 있어요:
고감도 센서: 미량의 가스 누출도 놓치지 않는 정밀한 감지 능력
방폭 구조: 화학공장의 위험 환경에서도 안전하게 작동
내구성: 부식성 환경과 온도 변화에 강한 견고한 설계
빠른 응답속도: 위험 상황을 즉시 알려주는 신속한 반응
RM-770MU.DU 수신부
- 통합 모니터링의 중심
감지기에서 수집된 데이터는 RM-770MU.DU 수신부로 전송되어 중앙에서 관리됩니다:
실시간 모니터링: 모든 감지 지점의 상태를 한눈에 확인
경보 기능: 위험 농도 도달 시 즉시 알람 발생
VOC, 산소, 독성, 가연성 가스감지기 FT-1000 시리즈 특징
- 국내. 국외 방폭 인증
- 전기적인 Noise 최소화
- 가연성/독성/산소/VOC 등의 가스 연속 감지
- 2차 폭발 방지용 내압방폭구조
- 자가진단 기능 내장
- 릴레이접점 출력
- 간단한 구조 설계
- 수신부 FND DISPLAY 내장
- 감지센서의 안전한 동작을 위해 정전압 회로 구성
- DCS&PLC 모니터링 시스템에 연결
- 산업 및 폭발 위험 지역에 설치 가스 실시간 측정
- 4~20mA.DC 표준 출력 제공
- 각종 제어 기기에 연결하여 사용
- 0점, SPAN 점검 및 교정 용이
* FT-1000 Ex 상세사양
FT-1000 Ex 사양 | |
측정가스 (Measuring Gas) | C₄H10, CH₄, H₂, C₂H₂, HC, Flammable gases (가연성가스). etc |
측정범위 (Measuring Range) | 0~100 %LEL, 0~100 %Vol, 0~10,000ppm |
측정형식 (Measuring Type) | 대기확산식 |
측정방식 (Measuring Method) | 접촉연소식, 반도체식 |
측정신호 (Measuring Signal) | 4~20mA.DC |
응답속도/허용오차 (Response Time/Accuracy) | 20초 이내 / ±3% 이내/Full scale |
정격전압 (Rated Voltage) | 24V dc |
정격전류 (Rated Current) /전력소비 | 100mA / 2.4W |
방폭승인 (Approval) /방진방수 등급 | Ex db II C T6 Gb / Ex tb III C T85℃ Db (IP66) |
주변온도 (Ambient Temperature) | -40℃~+60℃ |
외형치수/무게 (Dimension/Weight) | 147(W) × 210.6(H) × 92(D)(mm) / 1.27kgs |
* FT-1000 Tx 상세사양
FT-1000 Tx 사양 | |
측정가스 (Measuring Gas) | 유독성가스 (TOXIC GAS), CO2, N2O, BENZENE, BUTADIENE, TOLUENE, XYLENE, CL2,HCL, VOC, OXYGEN(O2), ETHYLENE OXIDE, ETC. |
측정범위 (Measuring Range) | 0~PPM-유독성, 0~25 %Vol, - 산소 (O2), 범위 조정 가능 |
측정형식 (Measuring Type) | 대기확산식 |
측정방식 (Measuring Method) | 반도체식, 전기화학식, 지르코니아 방식 |
측정신호 (Measuring Signal) | 4~20mA.DC |
응답속도/허용오차 (Response Time/Accuracy) | 20초 이내 / ±2% 이내/Full scale |
정격전압 (Rated Voltage) | 24V dc |
정격전류 (Rated Current) /전력소비 | 100mA / 2.4W |
방폭승인 (Approval) /방진방수 등급 | Ex db II C T6 Gb / Ex tb III C T85℃ Db (IP66) |
주변온도 (Ambient Temperature) | -40℃~+60℃ |
외형치수/무게 (Dimension/Weight) | 147(W) × 210.6(H) × 92(D)(mm) / 1.27kgs |
가스/누액 감지 모니터링시스템
(=가스/누액 누설경보시스템)
RM-770MU.DU / RM-770MU.LU
* 수신부 RM-770 MU/DU 특징
- 마이크로 칩셋탑재
- 국내, 해외용으로 전압, 주파수에 관계없이 사용
- 4~20mA.DC 출력, 경보, 릴레이 접점 출력 기능
- Zero점, Span, 검교정 등 볼륨이 전혀 없이 전면(Front)에서 자동 설정 기능
- 현장에 설치된 가스 감지기와 연결하여 실시간 대기 가스 농도 측정, 농도 표시
- 위험 시 설정된 농도에서 경보를 발하는 다회로용 가스 수신기
사양 | |
제품규격 | RM-770MU.DU |
측정가스 | 가연성 가스(Flammable GAS), |
측정범위 | 0~100%(LEL) 산소 : 0~25%VOL 독성 : 0~9999PPM(가스별 범위 참조) |
입력신호 | 4~20mA.DC (주파대역대 개선 / PLC 전용 주파수 설정) |
측정표시 | 4 Digit FND Digital display, (4자리 표시) |
출력신호 | 4~20mA.DC, Relay contact(H.HH) 1차, 2차 |
경보음량 | 90dB 이상 |
작동온도/습도 | -20℃~+40℃/ 85% RH |
작동전원 | 220/110V. AC, 50/ 60Hz |
소비전력 | 1회로 기준 7.04W(감시모드), 9.00W(동작모드) |
설치방식 | Wall mounting |
특징 | 32비트 처리방식 개선 (고성능) 자기진단 기능 (60초) 자동복귀형 퓨즈 전류소모량 자동분배 기능 노이즈 차단장치 기능 |
이상, 전국에서 활약하고 있는 안전지킴이
성화 에프티 였습니다.
그럼 저는 다음에 다시찾아뵙겠습니다.
자세한 제품 문의는
아래 연락처로 연락 주시면
친절하게 상담해 드리겠습니다.
성화 에프티는 전국 전 지역
시공 및 출장 작업이 가능하니
견적이나 궁금한 부분 언제든지
많은 문의 부탁합니다!
문의전화 : 1600-7962 (051-986~7982~4)
