안녕하세요!
성화에프티 본사 (sunghwaFT) 공식 홈페이지입니다.
20년 이상 환경, 안전 분야에서
생산, 설비 시공, 유지 보수, 검교정까지
원스톱으로 고객의 안전을 책임지는
가스 감지기, 누액 감지기, 환경 모니터링
시스템 전문 기업 니다♥
늦더위가 아직 기승이네요
오늘도 모두 화이팅하세요
오늘은 전주지역 저장탱크에 설치된
실외형 가스모니터링시스템,
가연성 가스감지기 설치 사례입니다.
잠시 가연성 가스에 대해 설명드릴게요~
1. 가스란?
어떤 공간에 충만하여 무정형의 유체(流體)이며 일정한 모양이 없을 뿐만 아니라 체적의 팽창에 대하여 아무런 저항도 없고 스스로 한없이 퍼지려고 하는 성질을 가지고 있으며 25℃, 76mmHg에서 기체의 분자(分子)상을 말한다.
압력의 증가나 온도 저하에 의해서 액체 또는 고체 상태로 변화할 수 있다. 가스는 아크용접, 연소, 연소된 유기물의 분해, 기타 화학반응에 의해서 발생한다.
2. 가연성 가스란?
공기(산소)와 혼합하여 점화원과 접촉할 때 연소 또는 폭발을 일으키는 가스를 말합니다. 대표적인 가연성 가스에는 프로판, 수소, 아세틸렌, 메탄, 암모니아 등이 있습니다.
3. 가연성 가스의 종류 및 특징
1) 프로판 (C3H8):
가정용 및 산업용 연료로 사용되며, 연소 시 높은 열을 발생시켜 가열 및 난방에 활용됩니다.
2) 수소 (H2):
연료전지, 화학 합성, 금속 가공 등 다양한 분야에서 사용되며, 연소 속도가 빠르고 폭발 범위가 넓어 안전 관리에 주의해야 합니다.
3) 아세틸렌 (C2H2):
용접, 절단, 조명 등에 사용되며, 연소 시 높은 열을 발생시켜 재료를 가열하고 절단합니다.
4) 메탄 (CH4):
천연 가스의 주요 구성 성분으로, 가정용 및 산업용 연료로 사용됩니다.
5) 암모니아 (NH3):
냉장고, 냉장 운송, 화학 합성 등 다양한 분야에서 사용되며, 공기와 혼합하여 점화하면 연소합니다.
5) 그 외:
일산화탄소, 에탄, 에틸렌, 프로필렌, 부탄, 부타디엔, 부틸렌, 벤젠 등도 가연성 가스에 속합니다.
4. 가연성 가스의 특징
1) 연소성:
공기 또는 산소와 혼합되어 점화원과 접촉하면 연소 또는 폭발을 일으킵니다.
2) 폭발성:
특정 비율로 혼합될 경우 폭발이 발생할 수 있으므로 안전 관리가 필요합니다.
3) 독성:
일부 가연성 가스는 독성을 가지고 있어 안전하게 취급해야 합니다.
4) 불활성:
일부 가연성 가스는 불활성 가스(예: 질소, 이산화탄소)와 혼합될 수 있으며, 이는 연소 방지 또는 연소 속도 억제에 활용될 수 있습니다
대한산업안전협회 가스개론 및 안전관리 / 한국가스연맹
연소성에 의한 가스분류 |
가연성가스 |
수소, 암모니아, 프로판, 부탄, 아세틸렌 등 |
조연성가스 |
산소, 공기, 염소 등 |
|
불연성가스 |
질소, 이산화탄소, 알곤, 헬륨 등 |
가스모니터링시스템 (가스누설경보기)의 경우
제품의 설치와 함께 유지보수가
더욱 중요한데요
성화에프티는 KOLAS 국제공인교정기관으로
전문성과 함께 신뢰성을 바탕으로
고객의 안전에 최선을 다하고 있습니다.
일년에 한번 검교정도 꼭 성화에프티
불러주세요~
그럼, 시공 사진 먼저 보여드릴게요
전주 지역
가연성 가스감지기 설치 시공사례
(가스 감지 모니터링 시스템)

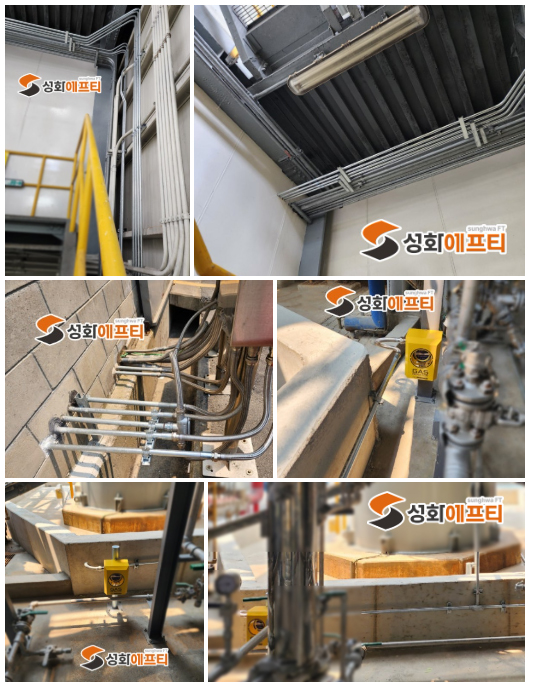

실외현장 위치에 가스감지기
FT-1000 Ex 설치후 사진입니다.
1차, 2차 경보알람체계로
수신부와 탐지부를 연결하고
표준가스로 테스트까지
야무지게 완료하여 안전한 청정구역으로
완성해드렸습니다.
가연성 가스감지기 FT-1000 Ex
탐지부 사양은 아래와같습니다.
FT-1000 Ex 수소가스감지기
가연성 / 독성 가스감지기 FT-1000 시리즈 특징
- 국내. 국외 방폭 인증
- 전기적인 Noise 최소화
- 가연성/독성/산소/VOC 등의 가스 연속 감지
- 2차 폭발 방지용 내압방폭구조
- 자가진단 기능 내장
- 릴레이접점 출력
- 간단한 구조 설계
- 수신부 FND DISPLAY 내장
- 감지센서의 안전한 동작을 위해 정전압 회로 구성
- DCS&PLC 모니터링 시스템에 연결
- 산업 및 폭발 위험 지역에 설치 가스 실시간 측정
- 4~20mA.DC 표준 출력 제공
- 각종 제어 기기에 연결하여 사용
- 0점, SPAN 점검 및 교정 용이
* FT-1000 Ex 상세사양
FT-1000 Ex 사양 | |
측정가스 (Measuring Gas) | C₄H10, CH₄, H₂, C₂H₂, HC, Flammable gases (가연성가스). etc |
측정범위 (Measuring Range) | 0~100 %LEL, 0~100 %Vol, 0~10,000ppm |
측정형식 (Measuring Type) | 대기확산식 |
측정방식 (Measuring Method) | 접촉연소식, 반도체식 |
측정신호 (Measuring Signal) | 4~20mA.DC |
응답속도/허용오차 (Response Time/Accuracy) | 20초 이내 / ±3% 이내/Full scale |
정격전압 (Rated Voltage) | 24V dc |
정격전류 (Rated Current) /전력소비 | 100mA / 2.4W |
방폭승인 (Approval) /방진방수 등급 | Ex db II C T6 Gb / Ex tb III C T85℃ Db (IP66) |
주변온도 (Ambient Temperature) | -40℃~+60℃ |
외형치수/무게 (Dimension/Weight) | 147(W) × 210.6(H) × 92(D)(mm) / 1.27kgs |
* FT-1000 Tx 상세사양
FT-1000 Tx 사양 | |
측정가스 (Measuring Gas) | 유독성가스 (TOXIC GAS), CO2, N2O, BENZENE, BUTADIENE, TOLUENE, XYLENE, CL2,HCL, VOC, OXYGEN(O2), ETHYLENE OXIDE, ETC. |
측정범위 (Measuring Range) | 0~PPM-유독성, 0~25 %Vol, - 산소 (O2), 범위 조정 가능 |
측정형식 (Measuring Type) | 대기확산식 |
측정방식 (Measuring Method) | 반도체식, 전기화학식, 지르코니아 방식 |
측정신호 (Measuring Signal) | 4~20mA.DC |
응답속도/허용오차 (Response Time/Accuracy) | 20초 이내 / ±2% 이내/Full scale |
정격전압 (Rated Voltage) | 24V dc |
정격전류 (Rated Current) /전력소비 | 100mA / 2.4W |
방폭승인 (Approval) /방진방수 등급 | Ex db II C T6 Gb / Ex tb III C T85℃ Db (IP66) |
주변온도 (Ambient Temperature) | -40℃~+60℃ |
외형치수/무게 (Dimension/Weight) | 147(W) × 210.6(H) × 92(D)(mm) / 1.27kgs |
다채널 수신부 제품도 설명드릴게요
현장에 맞게 설계해서
한곳에서 경보알람을
관리하실수 있는 장점이 있습니다.
제품사양설명드릴게요~
가스감지 모니터링시스템
(=가스누설 경보시스템)
RM-770MU.DU
RM-770 MU/DU 모델로
강한 통신 수단과 32비트 고성능 처리 방식
자동 복귀형 퓨즈 등 많은 장점을
가진 수신부입니다.
* RM-770 MU/DU 특징
- 마이크로 칩셋탑재
- 국내, 해외용으로 전압, 주파수에 관계없이 사용
- 4~20mA.DC 출력, 경보, 릴레이 접점 출력 기능
- Zero점, Span, 검교정 등 볼륨이 전혀 없이 전면(Front)에서 자동 설정 기능
- 현장에 설치된 가스 감지기와 연결하여 실시간 대기 가스 농도 측정, 농도 표시
- 위험 시 설정된 농도에서 경보를 발하는 다회로용 가스 수신기
사양 | |
제품규격 | RM-770MU.DU |
측정가스 | 가연성 가스(Flammable GAS), |
측정범위 | 0~100%(LEL) 산소 : 0~25%VOL 독성 : 0~9999PPM(가스별 범위 참조) |
입력신호 | 4~20mA.DC (주파대역대 개선 / PLC 전용 주파수 설정) |
측정표시 | 4 Digit FND Digital display, (4자리 표시) |
출력신호 | 4~20mA.DC, Relay contact(H.HH) 1차, 2차 |
경보음량 | 90dB 이상 |
작동온도/습도 | -20℃~+40℃/ 85% RH |
작동전원 | 220/110V. AC, 50/ 60Hz |
소비전력 | 1회로 기준 7.04W(감시모드), 9.00W(동작모드) |
설치방식 | Wall mounting |
특징 | 32비트 처리방식 개선 (고성능) 자기진단 기능 (60초) 자동복귀형 퓨즈 전류소모량 자동분배 기능 노이즈 차단장치 기능 |
성화에프티는 국제 KOLAS 교정공인기관으로
신뢰와 믿음으로 검교정 진행해드립니다.
가스감지시스템 만

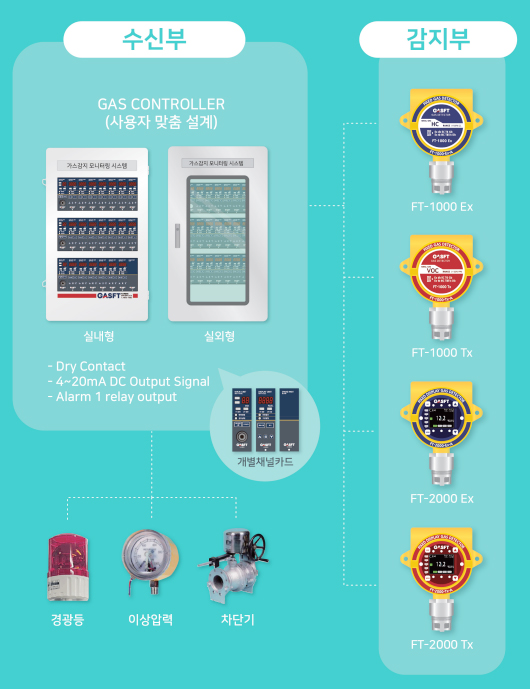

알아보기 쉽도록 계통도 그림으로 보여드릴게요
국내 법규에 맞춰서 여러가지
종류의 제품을 현장에 맞게
다양한 설계 가능하니 편안하게 문의주세요~
설치형(고정식) 가스감지기 뿐 아니라
누액감지기, 가스농도측정기
휴대용 복합가스 측정기등
다양한 검교정이 가능하니
궁금하신점 문의 주시기 바랍니다.
성화에프티는 신뢰성 높은
국제 코라스 공인 전문 인증기관으로
믿고 맡기실수 있답니다.
오늘의 포스팅은 여기까지입니다.
이상, 전국에서 활약하고 있는 안전지킴이
성화 에프티 였습니다.
그럼 저는 다음에 다시
찾아뵙겠습니다.
자세한 제품 문의는
아래 연락처로 연락 주시면
친절하게 상담해 드리겠습니다.
성화 에프티는 전국 전 지역
시공 및 출장 작업이 가능하니
견적이나 궁금한 부분 언제든지
많은 문의 부탁합니다!
TEL: 051-986-7982~4 /1600-7962
