안녕하세요!
성화에프티 본사 (sunghwaFT) 공식 홈페이지입니다.
20년 이상 환경, 안전 분야에서
생산, 설비 시공, 유지 보수, 검교정까지
원스톱으로 고객의 안전을 책임지는
가스 감지기, 누액 감지기, 환경 모니터링
시스템 전문 기업입니다.
오늘 포스팅은 울산 지역의
PC메탈필름타입 누액 감지기를
설치한 실외형 누액감지시스템
LDS-20000 및FT-1000 가연성,
독성가스 감지기를
설치한 실내형 가스감지시스템
GDS-10000 설치 시공사례입니다.
사진 먼저 보여드릴게요.
<울산지역 가스/누액 감지 모니터링시스템 시공사례>

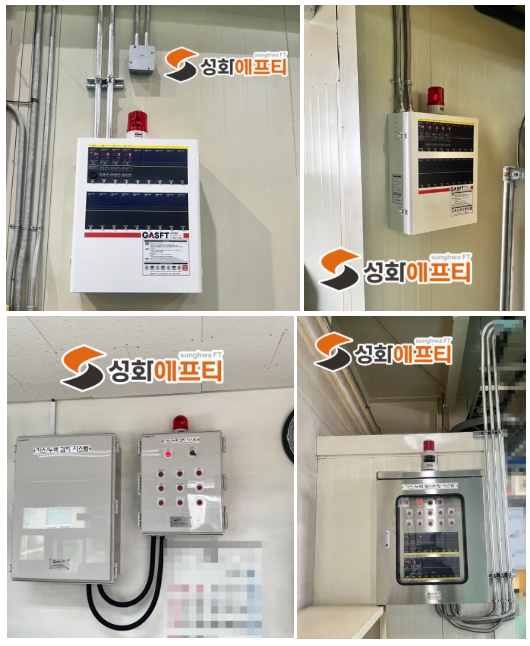

실내형 가스감지 모니터링시스템인
GDS-10000 수신부 사진과
실외형의 이중내함으로 이뤄진
LDS-20000 누액감지시스템
수신부 사진으로
가스 및 유해물질 누출시
경보알람을 즉시 알려줍니다.

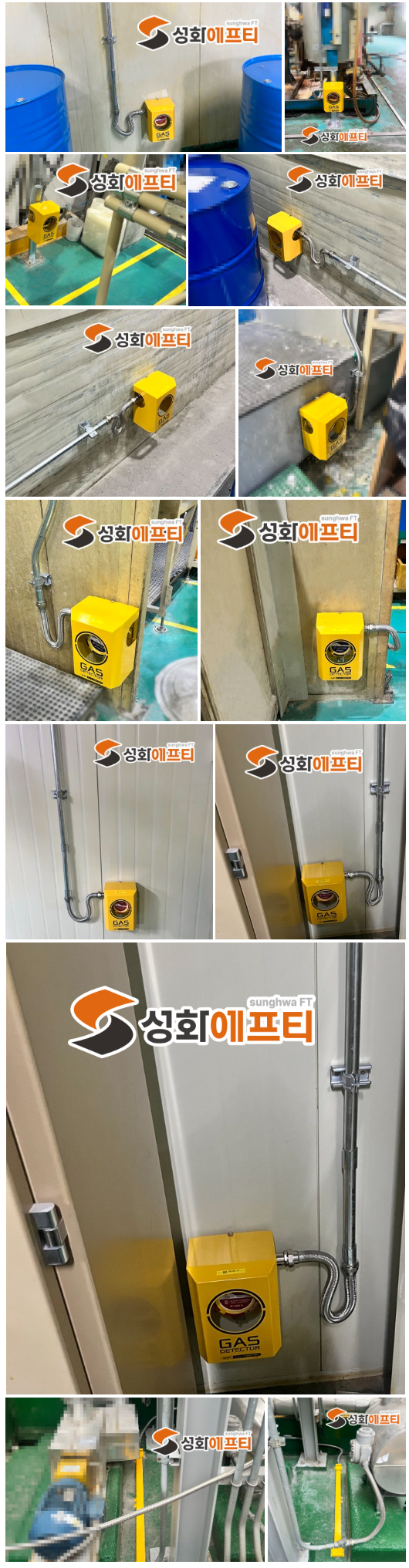

다음사진은 탐지부 (검출부) 사진입니다.
방폭형 PC메타필름센서 FT-PC-55 Ex
가스감지기 FT-1000 Series
가연성 가스감지기인 FT-1000Ex 시공 사진과
VOC 가스감지기 및 마지막 사진 두개는 PC 메타필름타입
누액감지기를 일자형으로 시공한 사진입니다.
가스및 누액 누출감지를 위해
수신부와 연계하여 시스템 작동
마무리 했습니다.

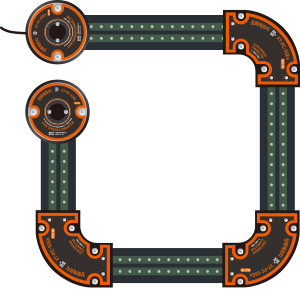

염산, 황산, 가성소다등의 저장탱크주변에
누액필름을 시공시 모양은
방향을 바꿀수 있는 코너 커넥터를 이용하여
일자모양 / L 모양 / ㄷ 모양 / ㅁ 모양 / 육각 모양으로
다양하게 구성할수 있습니다.

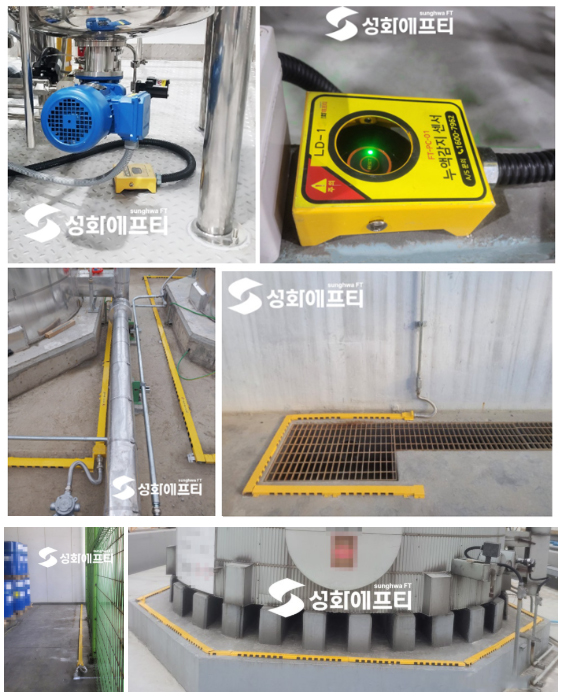

<다른 예시사진>

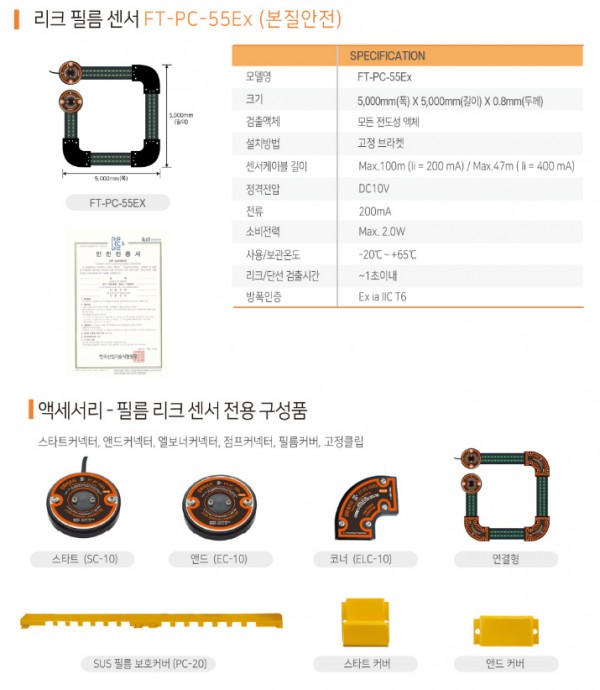

시공한 방폭형
PC메타필름센서 누액감지기
자세한 사양 알려드릴게요

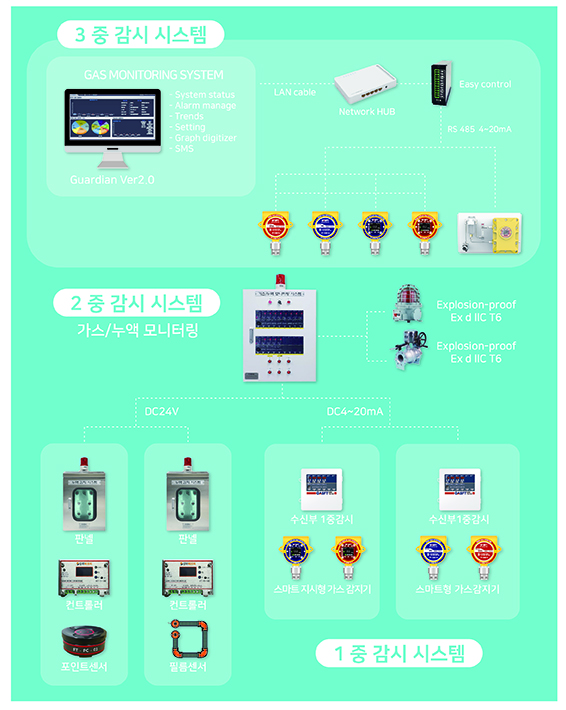

위에서 설치된
누액 (누출경보) 감지 시스템을
알아보기 쉽게 요약한 계통도입니다.
누액 감지기의 경우 성화에프티에서는
포인트센서 타입외 케이블타입,
메탈필름센서 타입 등등
여려 형태의 다양한 감지기를
보유하고 있습니다.
생산에서 시공, 설치, 유지, 보수까지
성화에 문의 주시면
다음해에 진행하는 검교정까지
원스톱으로 해결하실수 있습니다.
다양한 각 산업 현장의 상황에 맞게
국내 화관법, 화평법, 산안법에 맞게
누액 누출 ( 가스 누출포함 )
맞춤 전문 설계해 드려요
관련 법령 조금 설명드릴게요~
[화학물질관리법] 에 따른
사고예방 시설 누액감지기 설치
▶관련법령
「화학물질관리법」 제24조(취급시설의 배치,설치 및 관리기준 등) 및 같은 법 시행규칙 제21조 [별표 5]
▶유해화학물질 제조·사용시설 설치 및 관리에 관한 고시 (화학물질 안전원 고시)
제2절 사고 예방 시설기준
제8조 (검지·경보설비) 유해화학물질에 따른 누출, 폭발 또는 화재를 미리 감지하기 위하여 검지·경보설비를 설치하여야한다.
다만, 다음 각 호 중 어느 하나에 해당하는 경우에는 그러하지 아니하다.
1. 폭발성 물질 또는 인화성 물질을 제조·사용하는 시설 중 「산업표준화법」 의 한국산업표준에 따른 0종 또는 1종 폭발위험장소에 해당하는 경우로서 타법에서 정하는 기준에 따라 방폭구조 전기기계·기구를 설치한 시설의 경우
2. 검지·경보설비를 설치하는것이 곤란한 경우로서 감시인(감시만을 전담하는 인력에 한한다. ) 또는, CCTV (실시간 모니터링이 가능한 경우에 한한다.) 를 운영하는 경우
▶검지·경보설비의 선정
누출 물질의 성상에 따라 다음과 같이 적용한다.
1. 가스인 경우 : 가스감지기 설치 (누출 가스의 종류별)
2. 액체인 경우 : 누액감지기, pH meter, Level guage
※ 주의사항
최근 화학물질안전원에서는 유해화학물질 취급시설이 있는 근처에 경광등의 형태로 경보설비의 설치를 요구하고 있습니다. 이유는 비상상황시 현장에서 직접 인지하고 대응할수 있도록 하는데 목적이 있습니다.

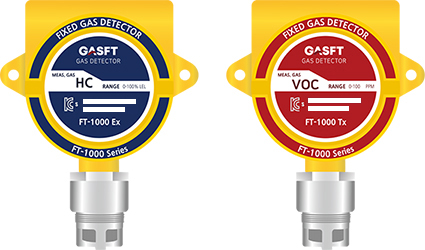

위에 설치된 가연성, 독성, ,VOC
가스 감지기 FT-1000 SERIES
자세한 사양 알려드릴게요
가연성 /독성 가스감지기 FT-1000 시리즈 특징
- 국내. 국외 방폭 인증
- 전기적인 Noise 최소화
- 가연성/독성/산소/VOC 등의 가스 연속 감지
- 2차 폭발 방지용 내압방폭구조
- 자가진단 기능 내장
- 릴레이접점 출력
- 간단한 구조 설계
- 수신부 FND DISPLAY 내장
- 감지센서의 안전한 동작을 위해 정전압 회로 구성
- DCS&PLC 모니터링 시스템에 연결
- 산업 및 폭발 위험 지역에 설치 가스 실시간 측정
- 4~20mA.DC 표준 출력 제공
- 각종 제어 기기에 연결하여 사용
- 0점, SPAN 점검 및 교정 용이
* FT-1000 Ex 상세사양
FT-1000 Ex 사양 | |
측정가스 (Measuring Gas) | C₄H10, CH₄, H₂, C₂H₂, HC, Flammable gases (가연성가스). etc |
측정범위 (Measuring Range) | 0~100 %LEL, 0~100 %Vol, 0~10,000ppm |
측정형식 (Measuring Type) | 대기확산식 |
측정방식 (Measuring Method) | 접촉연소식, 반도체식 |
측정신호 (Measuring Signal) | 4~20mA.DC |
응답속도/허용오차 (Response Time/Accuracy) | 20초 이내 / ±3% 이내/Full scale |
정격전압 (Rated Voltage) | 24V dc |
정격전류 (Rated Current) /전력소비 | 100mA / 2.4W |
방폭승인 (Approval) /방진방수 등급 | Ex db II C T6 Gb / Ex tb III C T85℃ Db (IP66) |
주변온도 (Ambient Temperature) | -40℃~+60℃ |
외형치수/무게 (Dimension/Weight) | 147(W) × 210.6(H) × 92(D)(mm) / 1.27kgs |
* FT-1000 Tx 상세사양
FT-1000 Tx 사양 | |
측정가스 (Measuring Gas) | 유독성가스 (TOXIC GAS), CO2, N2O, BENZENE, BUTADIENE, TOLUENE, XYLENE, CL2,HCL, VOC, OXYGEN(O2), ETHYLENE OXIDE, ETC. |
측정범위 (Measuring Range) | 0~PPM-유독성, 0~25 %Vol, - 산소 (O2), 범위 조정 가능 |
측정형식 (Measuring Type) | 대기확산식 |
측정방식 (Measuring Method) | 반도체식, 전기화학식, 지르코니아 방식 |
측정신호 (Measuring Signal) | 4~20mA.DC |
응답속도/허용오차 (Response Time/Accuracy) | 20초 이내 / ±2% 이내/Full scale |
정격전압 (Rated Voltage) | 24V dc |
정격전류 (Rated Current) /전력소비 | 100mA / 2.4W |
방폭승인 (Approval) /방진방수 등급 | Ex db II C T6 Gb / Ex tb III C T85℃ Db (IP66) |
주변온도 (Ambient Temperature) | -40℃~+60℃ |
외형치수/무게 (Dimension/Weight) | 147(W) × 210.6(H) × 92(D)(mm) / 1.27kgs |
