오늘은 실시간으로 작업자외
감독자에게 가스 농도를 알려주고
설정된 1차값, 2차값이 넘을경우
경보 알람을 알려주는
GDS-10000 가스감지 (모니터링) 시스템
경북 김천지역 시공 사례입니다.
가스감지기는 FT-1000Tx 독성모델이고
감지가스는 총 네 종류입니다.
경북 김천 지역
산소, 이산화탄소, 일산화탄소, 황화수소
가스누출감지 모니터링
RM-770 MU.DU / FT-1000 Tx 시공 사례

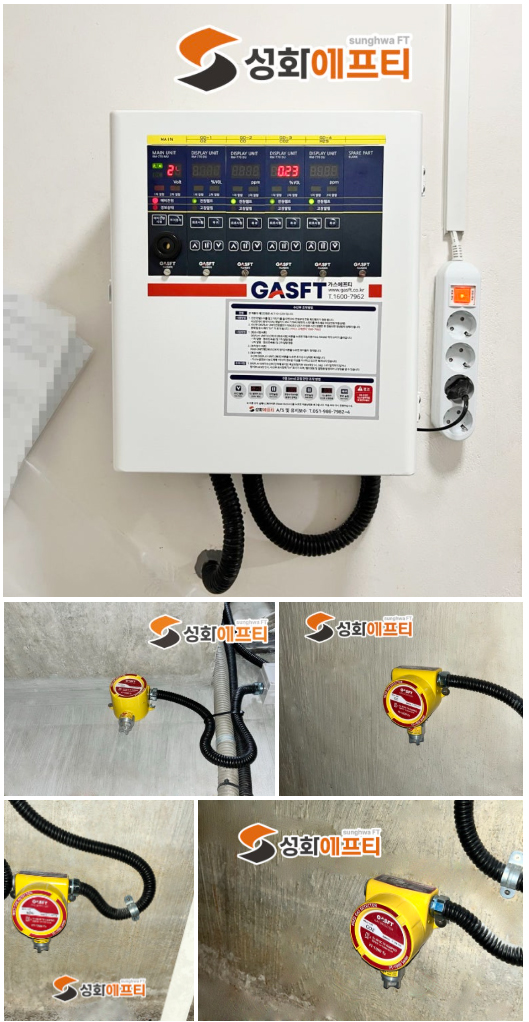

첫번째 사진은
다채널 가스 감지기 수신부
RM-770 MU.DU 설치 사진 입니다.
실내 벽부형으로
4채널 채널카드와 여유있게
블랭크 1곳 넣어서 앞으로
추가 확장을 위해 남겨 둿습니다.
DU 채널카드에서는
현장의 가스 감지기에서
수신받은 가스농도를
수치로 보여줍니다.
알람을 울려주는
모니터링 시스템 으로
가스 누출이 일어났을 때
빠르게 조치할 수 있습니다.
두번째 사진부터는 현장에 설치된 산소 및
독성 가스감지기 (가스측정기) 입니다.
설치모델은 가스감지기 FT-1000 Tx 입니다.
측정가스 범위는
O2 (산소) : 0~25% Vol
CO (일산화탄소) : 0~500 ppm
CO2 (이산화탄소) : 0~5% Vol
H2S (황화수소) : 0~100 ppm
입니다.
이번에 설치한 수신부와
탐지부의 정확한 사양 설명드리겠습니다.

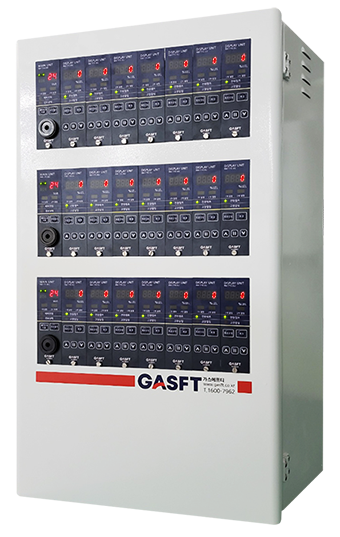

* 수신부 RM-770 MU/DU 특징
- 마이크로 칩셋탑재
- 국내, 해외용으로 전압, 주파수에 관계없이 사용
- 4~20mA.DC 출력, 경보, 릴레이 접점 출력 기능
- Zero점, Span, 검교정 등 볼륨이 전혀 없이 전면(Front)에서 자동 설정 기능
- 현장에 설치된 가스 감지기와 연결하여 실시간 대기 가스 농도 측정, 농도 표시
- 위험 시 설정된 농도에서 경보를 발하는 다회로용 가스 수신기
수신부 사양입니다.
사양 | |
제품규격 | RM-770MU.DU |
측정가스 | 가연성 가스(Flammable GAS), |
측정범위 | 0~100%(LEL) 산소 : 0~25%VOL 독성 : 0~9999PPM(가스별 범위 참조) |
입력신호 | 4~20mA.DC (주파대역대 개선 / PLC 전용 주파수 설정) |
측정표시 | 4 Digit FND Digital display, (4자리 표시) |
출력신호 | 4~20mA.DC, Relay contact(H.HH) 1차, 2차 |
경보음량 | 90dB 이상 |
작동온도/습도 | -20℃~+40℃/ 85% RH |
작동전원 | 220/110V. AC, 50/ 60Hz |
소비전력 | 1회로 기준 7.04W(감시모드), 9.00W(동작모드) |
설치방식 | Wall mounting |
특징 | 32비트 처리방식 개선 (고성능) 자기진단 기능 (60초) 자동복귀형 퓨즈 전류소모량 자동분배 기능 노이즈 차단장치 기능 |

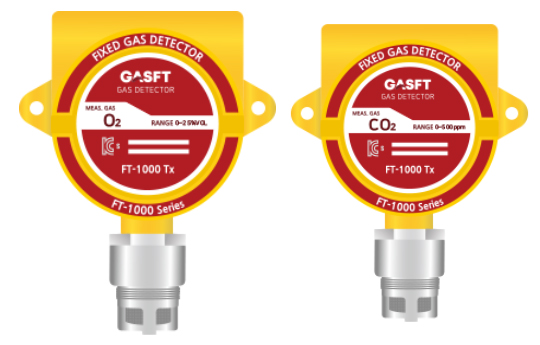

산소 및 독성가스감지기
(가스측정기 검지부) 사양입니다.
스마트 가스 감지기 FT-1000 SERIES
국내 ·국외 방폭인증
- 전기적인 Noise 최소화
- 가연성/독성/산소/VOC 등의 가스 연속 감지
- 2차 폭발 방지용 내압방폭구조
- 자가진단 기능 내장
- 릴레이접점 출력
- 간단한 구조 설계
- 수신부 FND DISPLAY 내장
- 감지센서의 안전한 동작을 위해 정전압 회로 구성
- DCS&PLC 모니터링 시스템에 연결
- 산업 및 폭발 위험 지역에 설치 가스 실시간 측정
- 4~20mA.DC 표준 출력 제공
- 각종 제어 기기에 연결하여 사용
- 0점, SPAN 점검 및 교정 용이
* FT-1000 Tx 상세사양
FT-1000 Tx 사양 | |
측정가스 (Measuring Gas) | 유독성가스 (TOXIC GAS), CO2, N2O, BENZENE, BUTADIENE, TOLUENE, XYLENE, CL2,HCL, VOC, OXYGEN(O2), ETHYLENE OXIDE, ETC. |
측정범위 (Measuring Range) | 0~PPM-유독성, 0~25 %Vol, - 산소 (O2), 범위 조정 가능 |
측정형식 (Measuring Type) | 대기확산식 |
측정방식 (Measuring Method) | 반도체식, 전기화학식, 지르코니아 방식 |
측정신호 (Measuring Signal) | 4~20mA.DC |
응답속도/허용오차 (Response Time/Accuracy) | 20초 이내 / ±2% 이내/Full scale |
정격전압 (Rated Voltage) | 24V dc |
정격전류 (Rated Current) /전력소비 | 100mA / 2.4W |
방폭승인 (Approval) /방진방수 등급 | Ex db II C T6 Gb / Ex tb III C T85℃ Db (IP66) |
주변온도 (Ambient Temperature) | -40℃~+60℃ |
외형치수/무게 (Dimension/Weight) | 147(W) × 210.6(H) × 92(D)(mm) / 1.27kgs |
사양 잘 보셨나요?
다양한 각 산업 현장의 상황에 맞게
국내 화관법, 화평법, 산안법에 맞게
가스/누액/악취 환경 모니터링등
맞춤 전문 설계해 드려요
관련 법령 조금 설명드릴게요~
[화학물질관리법] 에 따른사고예방 시설 누액감지기 설치
출처 입력
▶관련법령
「화학물질관리법」 제24조(취급시설의 배치,설치 및 관리기준 등) 및 같은 법 시행규칙 제21조 [별표 5]
▶유해화학물질 제조·사용시설 설치 및 관리에 관한 고시 (화학물질 안전원 고시)
제2절 사고 예방 시설기준
제8조 (검지·경보설비) 유해화학물질에 따른 누출, 폭발 또는 화재를 미리 감지하기 위하여 검지·경보설비를 설치하여야한다.
다만, 다음 각 호 중 어느 하나에 해당하는 경우에는 그러하지 아니하다.
1. 폭발성 물질 또는 인화성 물질을 제조·사용하는 시설 중 「산업표준화법」 의 한국산업표준에 따른 0종 또는 1종 폭발위험장소에 해당하는 경우로서 타법에서 정하는 기준에 따라 방폭구조 전기기계·기구를 설치한 시설의 경우
2. 검지·경보설비를 설치하는것이 곤란한 경우로서 감시인(감시만을 전담하는 인력에 한한다. ) 또는, CCTV (실시간 모니터링이 가능한 경우에 한한다.) 를 운영하는 경우
▶검지·경보설비의 선정
누출 물질의 성상에 따라 다음과 같이 적용한다.
1. 가스인 경우 : 가스감지기 설치 (누출 가스의 종류별)
2. 액체인 경우 : 누액감지기, pH meter, Level guage
※ 주의사항
최근 화학물질안전원에서는 유해화학물질 취급시설이 있는 근처에 경광등의 형태로 경보설비의 설치를 요구하고 있습니다. 이유는 비상상황시 현장에서 직접 인지하고 대응할수 있도록 하는데 목적이 있습니다.
설치형(고정식) 가스감지기 뿐 아니라
누액감지기, 가스농도측정기
휴대용 복합가스 측정기등
다양한 검교정이 가능하니
궁금하신점 문의 주시기 바랍니다.
