비가 시원하게 내렸지만 다시 무덥고 습한 날씨네요
시원하고 안전한 하루 되세요~
오늘은 실시간으로 작업자외
감독자에게 가스 농도를 알려주고
설정된 1차값, 2차값이 넘을경우
경보 알람을 알려주는
GDS-10000 가스감지 (모니터링) 시스템
울산지역 시공 사례입니다.

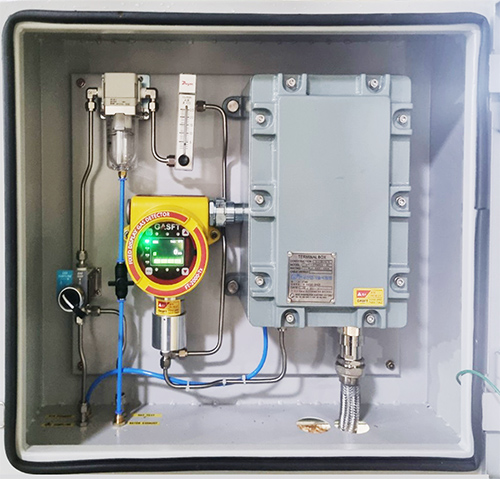

가스감지기는 FT-2000Tx 독성으로
흡입형 전처리 모델입니다.
울산 지역
이산화황 가스감지모니터링
RM-770 MU.DU /
FT-2000 Tx 흡입형 전처리 사례 사진입니다.

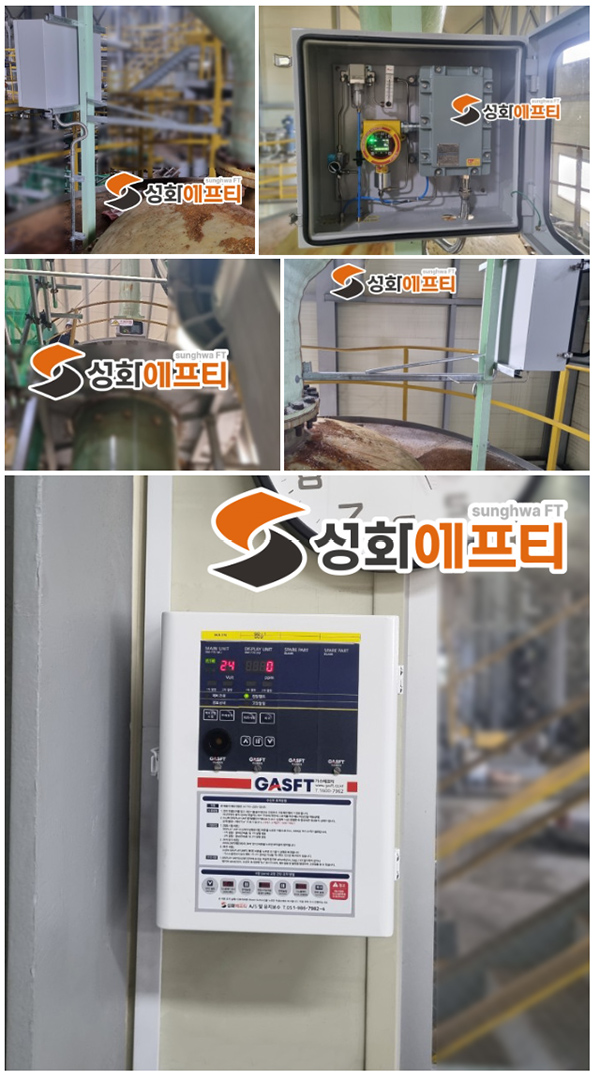

SO2 흡입형 전처리 가스 감지기와
수신부 RM-770 MU.DU 설치 사진 입니다.
1채널과 증설을 대비해서
스페어 채널 2곳 넣어서
설계드렸습니다.
1차, 2차 알람을 울려주는
모니터링 시스템 으로
가스 누출이 일어났을 때
빠르게 조치할 수 있습니다.
이번에 설치한 수신부와
탐지부의 정확한 사양 설명드리겠습니다.
가스감지모니터링시스템 (가스누설경보시스템)
다채널용 수신부 RM-770 MU.DU
* RM-770 MU/DU 특징
- 마이크로 칩셋탑재
- 국내, 해외용으로 전압, 주파수에 관계없이 사용
- 4~20mA.DC 출력, 경보, 릴레이 접점 출력 기능
- Zero점, Span, 검교정 등 볼륨이 전혀 없이 전면(Front)에서 자동 설정 기능
- 현장에 설치된 가스 감지기와 연결하여 실시간 대기 가스 농도 측정, 농도 표시
- 위험 시 설정된 농도에서 경보를 발하는 다회로용 가스 수신기
사양 | |
제품규격 | RM-770MU.DU |
측정가스 | 가연성 가스(Flammable GAS), |
측정범위 | 0~100%(LEL) 산소 : 0~25%VOL 독성 : 0~9999PPM(가스별 범위 참조) |
입력신호 | 4~20mA.DC (주파대역대 개선 / PLC 전용 주파수 설정) |
측정표시 | 4 Digit FND Digital display, (4자리 표시) |
출력신호 | 4~20mA.DC, Relay contact(H.HH) 1차, 2차 |
경보음량 | 90dB 이상 |
작동온도/습도 | -20℃~+40℃/ 85% RH |
작동전원 | 220/110V. AC, 50/ 60Hz |
소비전력 | 1회로 기준 7.04W(감시모드), 9.00W(동작모드) |
설치방식 | Wall mounting |
특징 | 32비트 처리방식 개선 (고성능) 자기진단 기능 (60초) 자동복귀형 퓨즈 전류소모량 자동분배 기능 노이즈 차단장치 기능 |
* 스마트 지시형 가스 감지기
FT-2000 SERIES 특징
- 가연성/독성/산소/VOC 가스 연속 분석 측정
- 마그네틱키로 현장 디스플레이에서 교정 및 다양한 프로그램 설정 작업자 1인 교정 및 유지 보수
- 2차 폭발 방지용 내압방폭구조
- Display 에서 교정 설정
- 자가진단 기능 내장
- 릴레이접점 출력
- 점멸 (Flickering), 점등 (Lighting) 사용자 선택 기능
- 고휘도 LED Flash lamp (H,HH)
- 감지센서의 안전한 동작을 위해 정전압 회로 구성
- DCS&PLC 모니터링 시스템에 연결
- 산업 및 폭발위험 지역에 설치하여 가스 실시간 측정
- 4-20mA. DC 표준 출력 제공 각종 제어 기기에 연결하여 사용
- 교정 일자 표시로 관리주기 확인 용이
- LCD 디스플레이 적용으로 5자리 표기
FT-2000 흡입형 사양 | |
측정가스 (Measuring Gas) | Flammable gases (가연성가스), 유기용제 (Voc), 산소, 독성, etc |
측정범위 (Measuring Range) | 선택가능 |
응답속도 (Response Time) | 20초 이내 |
흡입유량 (Suction Flow Rate) | 0~5ml / min |
흡입, 배출도관 (Suction, Exhaustconduit) | OD Φ6 |
작동전원 (Operating power) | 24V / 220V (옵션) |
성화에프티와 함게 오늘도
안전한 사업장이 하나더
추가 되었습니다.
자세한 제품 문의는 아래 연락처로 연락 주시면
친절하게 상담해 드리겠습니다.
성화 에프티는 전국 전 지역
시공 및 출장 작업이 가능하니
견적이나 궁금한 부분 언제든지
많은 문의 부탁합니다!
