안녕하세요!
성화에프티 본사 (sunghwa FT)
공식 홈페이지 입니다.
20년 이상 환경, 안전 분야에서
봄에 설치했던 건입니다.
그럼 오늘 포스팅 시작할게요....

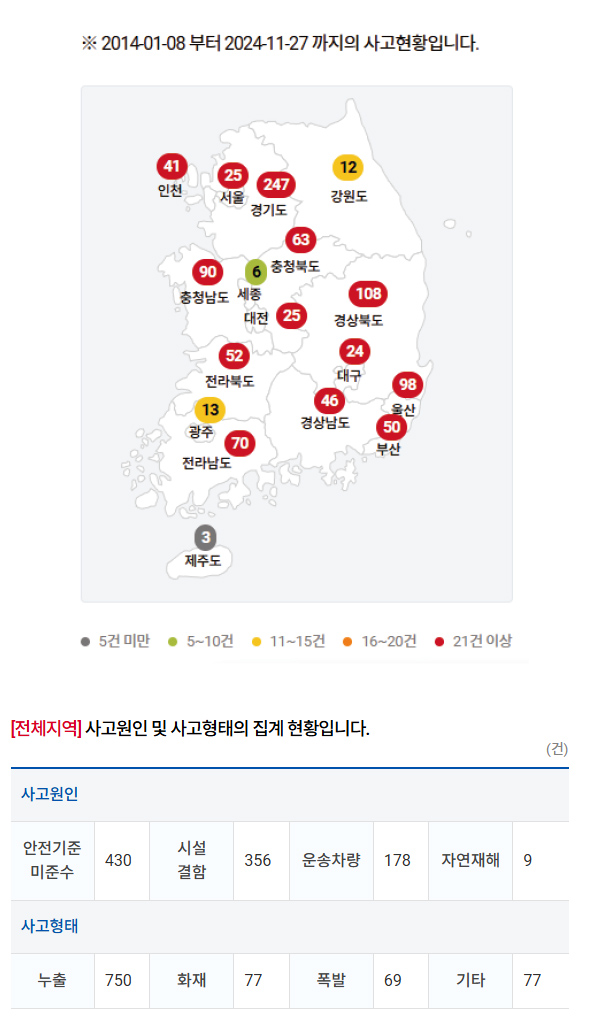

아래 '지역별 사고현황' 이미지를 보시면
경기도 와 경상북도 지역이
사고 건수가 많이 높답니다.
그중 시설결함이나 안전기준 미준수로
누출사고가 제일 높고 화재 폭발사고가
다음입니다.
이렇게 안전사고가 일어나기전에
미리 시설점검 및 노후화된 시설에
가스 및 누액 감지 모니터링 시스템
설치하셔서 안전한 작업환경
만드시길 바랍니다.
그럼 오늘은 경남 함안지역
가스/누액 누출 경보시스템
사례를 보여드리겠습니다.
화관법의 유해화학물질 누출감지기
및 가스감지기를 설치하고
경보 알람을 울려주는
모니터링 시스템을 구축해드렸습니다.
시공 사진 보여드린후 각각의
제품 설명 드릴게요. 사진이 많아서
총 세파트로 나눴습니다.
PART 1.
경남 함안 지역
가스/누액 감지 모니터링 시스템 시공사례
(가스/누액 누출 경보시스템)

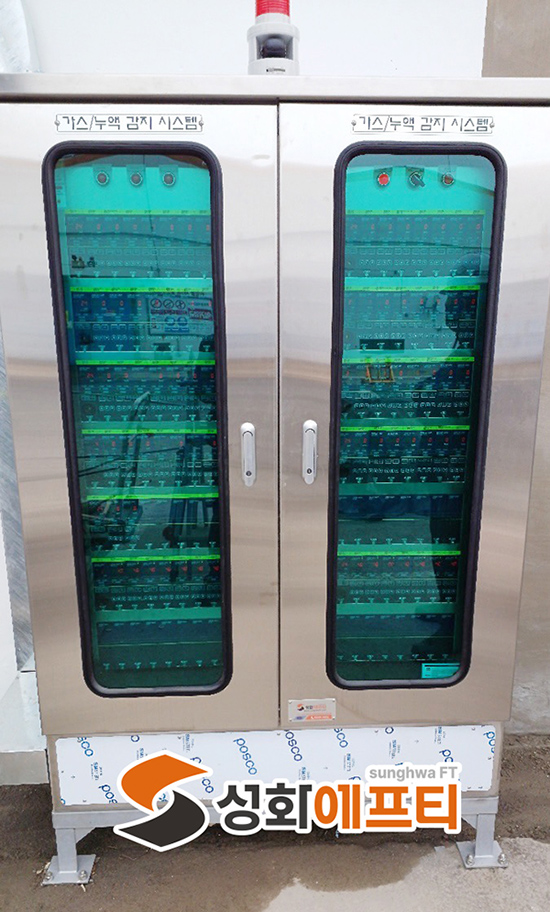

RM-770MU.DU / RM-770MU.LU
가연성 가스 34채널 + 독성가스 24채널
+ 누액감지 14채널 로 이뤄진
다채널 수신부 사진입니다.
다채널 수신부로
가연성 및 독성 가스감지기
누액감지기까지 모두
설계해서 한곳에서 경보알람을
관리하실수 있는 장점이 있습니다.
RM-770 MU/DU 모델로
강한 통신 수단과 32비트 고성능 처리 방식
자동 복귀형 퓨즈 등 많은 장점을 가진 수신부입니다.
* RM-770 MU/DU 특징
- 마이크로 칩셋탑재
- 국내, 해외용으로 전압, 주파수에 관계없이 사용
- 4~20mA.DC 출력, 경보, 릴레이 접점 출력 기능
- Zero점, Span, 검교정 등 볼륨이 전혀 없이 전면(Front)에서 자동 설정 기능
- 현장에 설치된 가스 감지기와 연결하여 실시간 대기 가스 농도 측정, 농도 표시
- 위험 시 설정된 농도에서 경보를 발하는 다회로용 가스 수신기
사양 | |
제품규격 | RM-770MU.DU |
측정가스 | 가연성 가스(Flammable GAS), |
측정범위 | 0~100%(LEL) 산소 : 0~25%VOL 독성 : 0~9999PPM(가스별 범위 참조) |
입력신호 | 4~20mA.DC (주파대역대 개선 / PLC 전용 주파수 설정) |
측정표시 | 4 Digit FND Digital display, (4자리 표시) |
출력신호 | 4~20mA.DC, Relay contact(H.HH) 1차, 2차 |
경보음량 | 90dB 이상 |
작동온도/습도 | -20℃~+40℃/ 85% RH |
작동전원 | 220/110V. AC, 50/ 60Hz |
소비전력 | 1회로 기준 7.04W(감시모드), 9.00W(동작모드) |
설치방식 | Wall mounting |
특징 | 32비트 처리방식 개선 (고성능) 자기진단 기능 (60초) 자동복귀형 퓨즈 전류소모량 자동분배 기능 노이즈 차단장치 기능 |
PART 2.
수신부를 보셨으니 탐지부 경보기 사진중
누액감지기 먼저 보여드릴게요

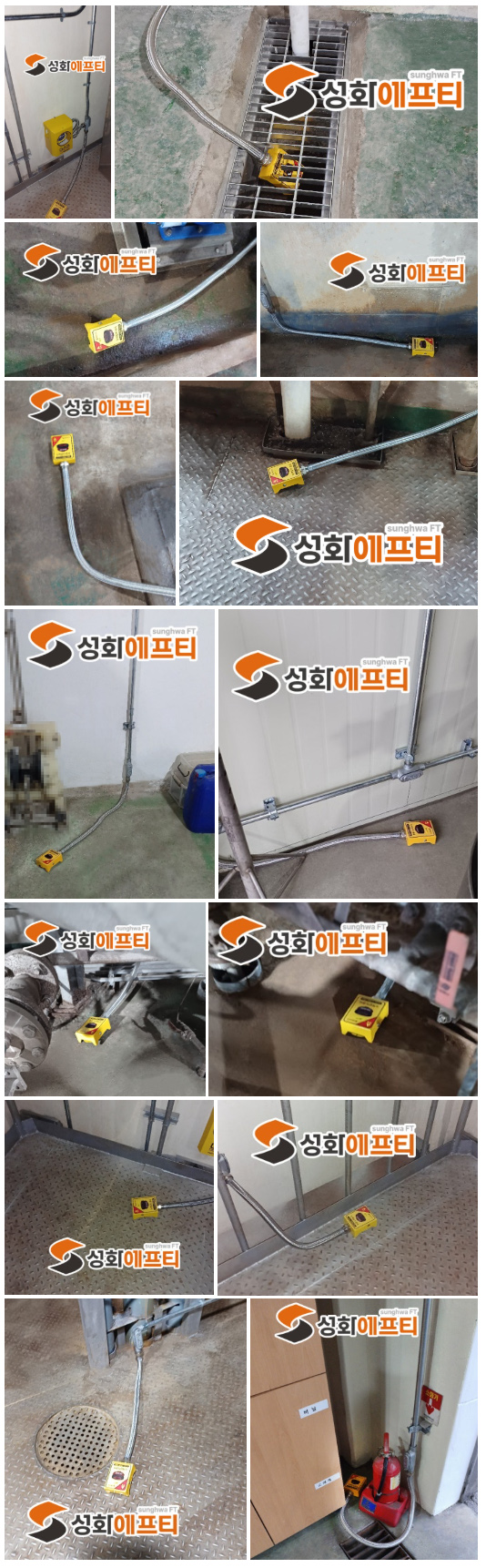

현장에 노란색 누액감지기 커버안에
설치된 방폭형 누액감지기
포인트센서 FT-PC-O2Ex
14 POINT 설치사진입니다.
유해물질 / 화학용액이 현장에 누출시
바로 감지해주는 방폭형
분리형 포인트센서 입니다.

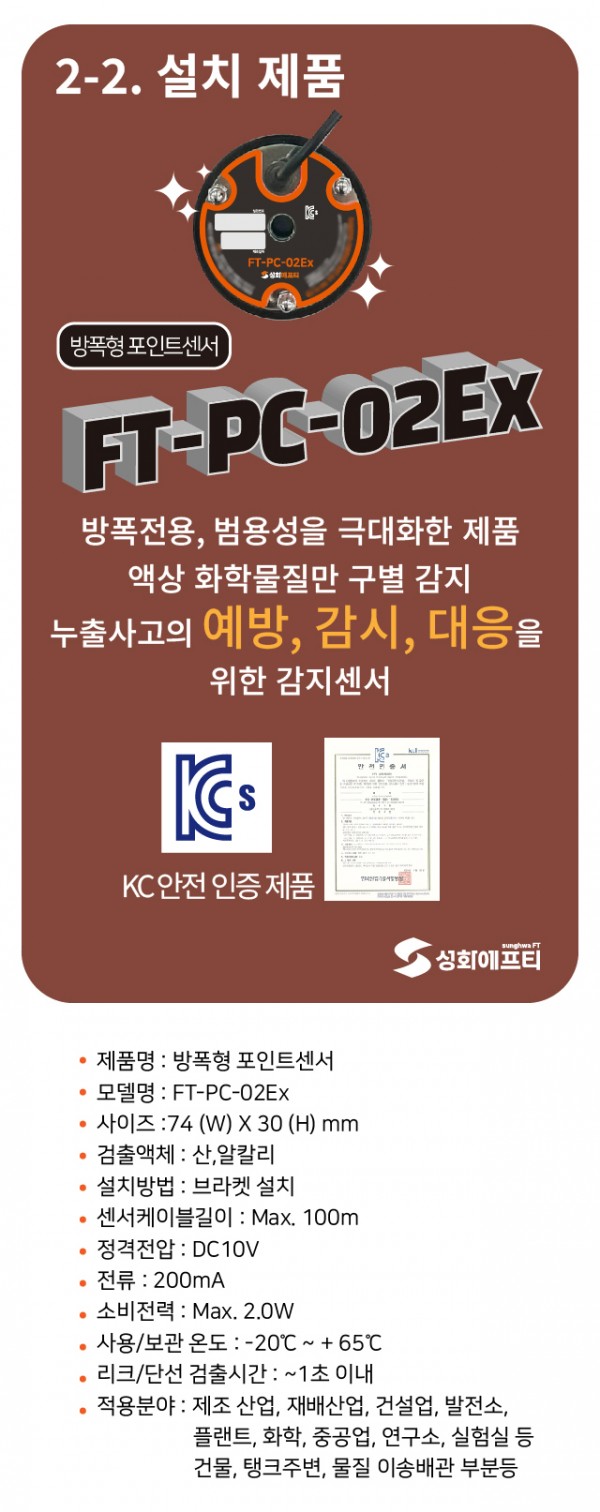

방폭 포인트센서 FT-PC-02 Ex
사양 설명드릴게요~
PART 3.
마지막으로 탐지부 중
가스감지기 설치 사진입니다.

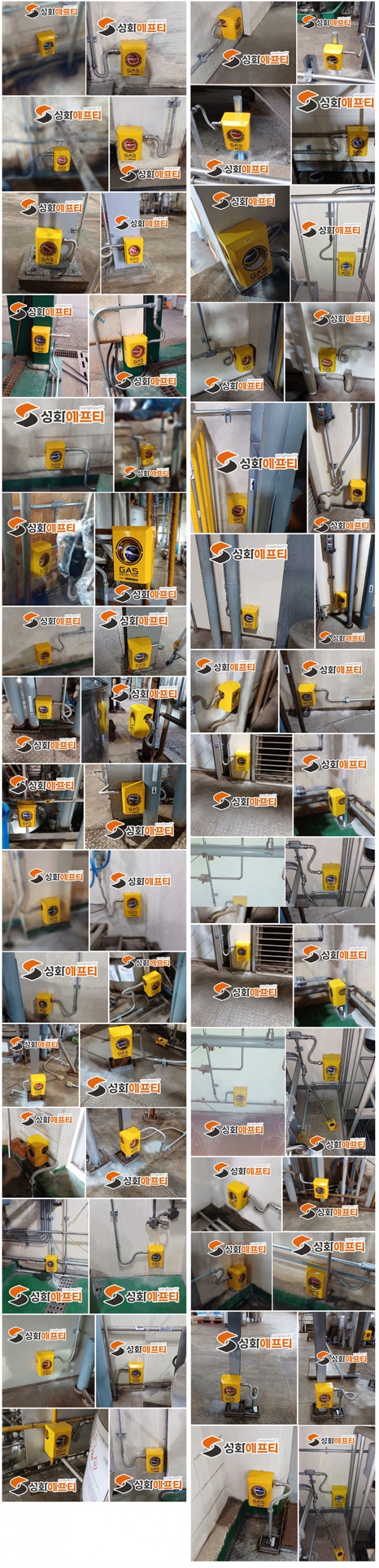

가연성 가스감지기 FT-1000 Ex 34포인트 및
독성 가스감지기 FT-1000 TX
(VOC 감지기) 24포인트 현장 설치 사진 입니다.
수신부와 탐지부를 연결하고
표준가스 테스트까지 야무지게 완료하여
안전한 청정구역으로
가스 및 누액감지 시스템을
완성해드렸습니다.

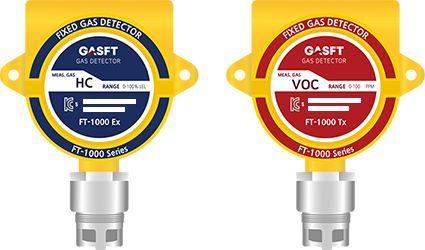

가연성 및 독성 가스감지기
FT-1000 Ex, FT-1000 Tx
탐지부 사양은 아래와같습니다.
가연성 /독성 가스감지기 FT-1000 시리즈 특징
- 국내. 국외 방폭 인증
- 전기적인 Noise 최소화
- 가연성/독성/산소/VOC 등의 가스 연속 감지
- 2차 폭발 방지용 내압방폭구조
- 자가진단 기능 내장
- 릴레이접점 출력
- 간단한 구조 설계
- 수신부 FND DISPLAY 내장
- 감지센서의 안전한 동작을 위해 정전압 회로 구성
- DCS&PLC 모니터링 시스템에 연결
- 산업 및 폭발 위험 지역에 설치 가스 실시간 측정
- 4~20mA.DC 표준 출력 제공
- 각종 제어 기기에 연결하여 사용
- 0점, SPAN 점검 및 교정 용이
* FT-1000 Ex 상세사양
FT-1000 Ex 사양 | |
측정가스 (Measuring Gas) | C₄H10, CH₄, H₂, C₂H₂, HC, Flammable gases (가연성가스). etc |
측정범위 (Measuring Range) | 0~100 %LEL, 0~100 %Vol, 0~10,000ppm |
측정형식 (Measuring Type) | 대기확산식 |
측정방식 (Measuring Method) | 접촉연소식, 반도체식 |
측정신호 (Measuring Signal) | 4~20mA.DC |
응답속도/허용오차 (Response Time/Accuracy) | 20초 이내 / ±3% 이내/Full scale |
정격전압 (Rated Voltage) | 24V dc |
정격전류 (Rated Current) /전력소비 | 100mA / 2.4W |
방폭승인 (Approval) /방진방수 등급 | Ex db II C T6 Gb / Ex tb III C T85℃ Db (IP66) |
주변온도 (Ambient Temperature) | -40℃~+60℃ |
외형치수/무게 (Dimension/Weight) | 147(W) × 210.6(H) × 92(D)(mm) / 1.27kgs |
* FT-1000 Tx 상세사양
FT-1000 Tx 사양 | |
측정가스 (Measuring Gas) | 유독성가스 (TOXIC GAS), CO2, N2O, BENZENE, BUTADIENE, TOLUENE, XYLENE, CL2,HCL, VOC, OXYGEN(O2), ETHYLENE OXIDE, ETC. |
측정범위 (Measuring Range) | 0~PPM-유독성, 0~25 %Vol, - 산소 (O2), 범위 조정 가능 |
측정형식 (Measuring Type) | 대기확산식 |
측정방식 (Measuring Method) | 반도체식, 전기화학식, 지르코니아 방식 |
측정신호 (Measuring Signal) | 4~20mA.DC |
응답속도/허용오차 (Response Time/Accuracy) | 20초 이내 / ±2% 이내/Full scale |
정격전압 (Rated Voltage) | 24V dc |
정격전류 (Rated Current) /전력소비 | 100mA / 2.4W |
방폭승인 (Approval) /방진방수 등급 | Ex db II C T6 Gb / Ex tb III C T85℃ Db (IP66) |
주변온도 (Ambient Temperature) | -40℃~+60℃ |
외형치수/무게 (Dimension/Weight) | 147(W) × 210.6(H) × 92(D)(mm) / 1.27kgs |
성화에프티는 국제 KOLAS 교정공인기관으로
신뢰와 믿음으로 검교정 진행해드립니다.
국내 법규에 맞춰서 여러가지
종류의 제품 및 다양한 센서 옵션까지
현장에 맞게 다양한 설계 가능하니
편안하게 문의주세요~
이상, 전국에서 활약하고 있는 안전지킴이
성화 에프티 였습니다.
