안녕하세요!
성화에프티입니다.
가스감지기 누액감지기 외
전문 제조 업체로
시설 시공에서부터 유지 보수 및
검교정까지 원스톱으로 고객의
모든 안전을 책임집니다.
KOLAS 국제 교정전문기관으로
검교정 전문인력들이 항시 상주하며
유지 보수에 만전을 기하고 있습니다.
가스 감지기, 누액 감지기,
대기, 악취, 환경 모니터링 등등
환경분야의 경보알람 모니터링 시스템을
각 사업장에 맞게 전문 설계해드립니다.
오늘은 당사가 상주하는 부산지역 시공사례입니다.
전국으로 전문 시공팀, 검교정팀 들이
나눠서 일정을 소화하고 있으니
궁금한점 많은 문의 바랍니다.
T. 051) 986-7982~4
공기중의 제일 중요한 산소와
이산화탄소를 감지해주는 감지기와
경보알람시스템 전체 시공입니다.
그럼 오늘 작업자의 안전을 책임져줄
주인공 국내, 국외 방폭인증을 받은
최신 모델 산소, 독성 가스감지기
FT-1000 Tx 소개드립니다.
먼저 이번에 설치한
감지기 사양 설명드릴게요~

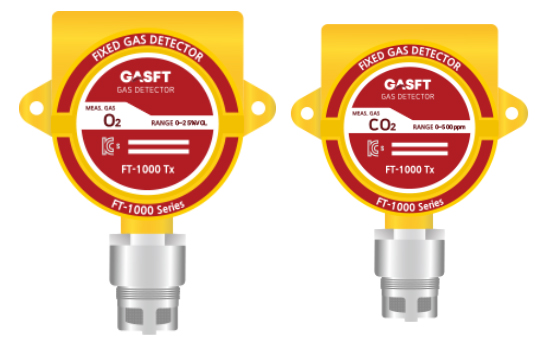

산소 감지기 (측정기),독성 (이산화탄소) 가스감지기 FT-1000 Tx
오늘 감지할 가스는
산소 (O2) : 0~25% VOL
이산화탄소 (CO2) : 0~500 ppm 입니다.
* FT-1000 Tx 특징
- 전기적인 Noise 최소화
- 독성/산소/VOC 등의 가스 연속 감지
- 2차 폭발 방지용 내압방폭구조
- 자가진단 기능 내장
- 릴레이접점 출력
- 간단한 구조 설계
- 수신부 FND DISPLAY 내장
- 감지센서의 안전한 동작을 위해 정전압 회로 구성
- DCS&PLC 모니터링 시스템에 연결
- 산업 및 폭발 위험 지역에 설치 가스 실시간 측정
- 4~20mA.DC 표준 출력 제공
- 각종 제어 기기에 연결하여 사용
- 0점, SPAN 점검 및 교정 용이
* FT-1000 Tx 상세사양
FT-1000 Tx 사양 | |
측정가스 (Measuring Gas) | 유독성가스 (TOXIC GAS), CO2, N2O, BENZENE, BUTADIENE, TOLUENE, XYLENE, CL2,HCL, VOC, OXYGEN(O2), ETHYLENE OXIDE, ETC. |
측정범위 (Measuring Range) | 0~PPM-유독성, 0~25 %Vol, - 산소 (O2), 범위 조정 가능 |
측정형식 (Measuring Type) | 대기확산식 |
측정방식 (Measuring Method) | 반도체식, 전기화학식, 지르코니아 방식 |
측정신호 (Measuring Signal) | 4~20mA.DC |
응답속도/허용오차 (Response Time/Accuracy) | 20초 이내 / ±2% 이내/Full scale |
정격전압 (Rated Voltage) | 24V dc |
정격전류 (Rated Current) /전력소비 | 100mA / 2.4W |
방폭승인 (Approval) /방진방수 등급 | Ex db II C T6 Gb / Ex tb III C T85℃ Db (IP66) |
주변온도 (Ambient Temperature) | -40℃~+60℃ |
외형치수/무게 (Dimension/Weight) | 147(W) × 210.6(H) × 92(D)(mm) / 1.27kgs |
이산화탄소 위험성에 대해 잠시 설명드릴게요~
이산화탄소(CO2)는 탄소 원자 1개와 산소 원자 2개가 결합한 화합물로, 무색, 무취, 무미의 기체입니다.
<특징>
지구의 대기에 존재하며, 화산 가스에도 포함되어 있습니다
석탄, 석유, 천연가스 등의 원료가 완전연소할 때 생깁니다
고체 상태일 때는 해빙 시에 바로 기체로 승화하므로 드라이아이스라고 부릅니다
삼중점이 약 5.1기압, -56.6°C 정도에 형성되어 있기 때문에 1기압 상태에서는 액체 상태를 거치지 않고 고체에서 바로 기체가 됩니다
<이산화탄소의 용도>
제약 및 생명공학 분야에서 극저온 냉동에 사용됩니다
불연성 성질을 이용하여 화재 소화 시에 사용됩니다
초임계 이산화탄소는 기체 상태인 증기보다 높은 밀도를 가지고 있어 압축일이 작아져 효율이 향상되고 터보기기의 소형화가 가능합니다
<이산화탄소의 영향>
최근 온실효과 때문에 환경오염의 주범으로 꼽히기도 합니다
고농도 중독 시 의식을 잃거나 뇌조직과 신경계통에 영향을 미치며, 심각한 경우 사망에 이를 수 있습니다
<이산화탄소 중독의 위험성>
이산화탄소 중독은 고농도의 이산화탄소에 노출되어 발생하며, 의식을 잃거나 사망에 이를 수 있는 치명적 중독 증상을 유발할 수 있습니다.
공기 중 이산화탄소 농도가 3%가 되면 심박수 및 혈압이 증가하고, 5%에서는 어지러움, 두통, 호흡곤란의 증상이 나타난다. 8%가 되면 의식불명이 되거나 사망할 가능성이 높다
위에서 소개드린 가스감지기 탐지부는
가스캣 외 콤팩트타입, 덕트인서트 타입, 흡입타입
더스트필터 타입, 경광등 다양한 옵션도
준비되어 있으니 사업장에 꼭 맞는
가스 감지기를 위해서
자세한 사양은 문의 주세요~
그럼 설치한 시공 사진 보여드릴게요~

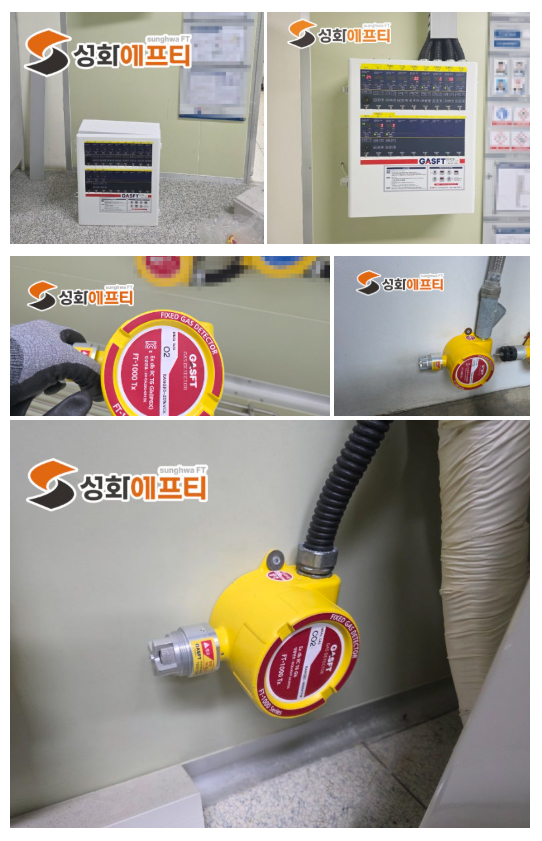

산소, 이산화탄소 가스감지기
부산지역 시공 사례
첫번째, 두번째 사진은 RM-770 MU.DU 수신부 사진입니다.
세번째 사진부터는 시공한 가연성 가스감지기 (= 탐지부 or 검출부)
FT-1000 Tx 시공 사진입니다.
가스를 측정해서 농도수치 이상으로 측정되면 수신부에서 경보 알람이 울리는
가스감지모니터링 시스템입니다.
시공된 수신부 사양 자세히 설명드릴게요~

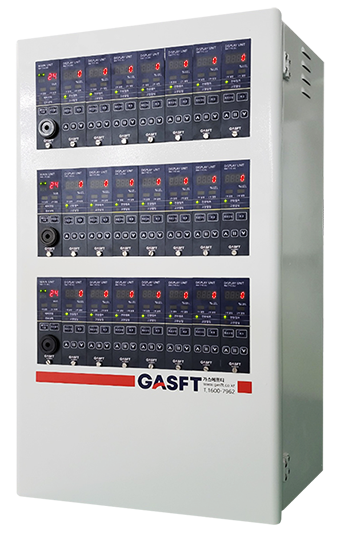

수신부는 RM-770 MU/DU
사진및 특징입니다.
RM-770 MU/DU 모델로
강한 통신 수단과 32비트 고성능 처리 방식
자동 복귀형 퓨즈 등 많은 장점을 가진 수신부입니다.
* RM-770 MU/DU 특징
- 마이크로 칩셋탑재
- 국내, 해외용으로 전압, 주파수에 관계없이 사용
- 4~20mA.DC 출력, 경보, 릴레이 접점 출력 기능
- Zero점, Span, 검교정 등 볼륨이 전혀 없이 전면(Front)에서 자동 설정 기능
- 현장에 설치된 가스 감지기와 연결하여 실시간 대기 가스 농도 측정, 농도 표시
- 위험 시 설정된 농도에서 경보를 발하는 다회로용 가스 수신기
사양 | |
제품규격 | RM-770MU.DU |
측정가스 | 가연성 가스(Flammable GAS), |
측정범위 | 0~100%(LEL) 산소 : 0~25%VOL 독성 : 0~9999PPM(가스별 범위 참조) |
입력신호 | 4~20mA.DC (주파대역대 개선 / PLC 전용 주파수 설정) |
측정표시 | 4 Digit FND Digital display, (4자리 표시) |
출력신호 | 4~20mA.DC, Relay contact(H.HH) 1차, 2차 |
경보음량 | 90dB 이상 |
작동온도/습도 | -20℃~+40℃/ 85% RH |
작동전원 | 220/110V. AC, 50/ 60Hz |
소비전력 | 1회로 기준 7.04W(감시모드), 9.00W(동작모드) |
설치방식 | Wall mounting |
특징 | 32비트 처리방식 개선 (고성능) 자기진단 기능 (60초) 자동복귀형 퓨즈 전류소모량 자동분배 기능 노이즈 차단장치 기능 |
수신부의 경우 1채널에서 다채널로
각 공장의 환경에 따라 설계해드립니다.
실내형, 실외형, 방폭형등등
자세한 사양은 문의 바랍니다.
