안녕하세요!
20년 이상 환경, 안전 분야에서
생산, 설비 시공, 유지 보수, 검교정까지
원스톱으로 고객의 안전을 책임지는
가스 감지기, 누액 감지기, 환경 모니터링
시스템 전문 기업 성화 에프티입니다♥
오늘은 실시간으로 산소 농도를 출력하는
1채널용 수신부 RM-510 모델 시공 사례입니다.
가스감지기는 FT-1000Tx 모델입니다.
사진부터 보시죠~
부산 지역
산소농도 실시간 모니터링
RM-510 / FT-1000 Tx 시공 사례

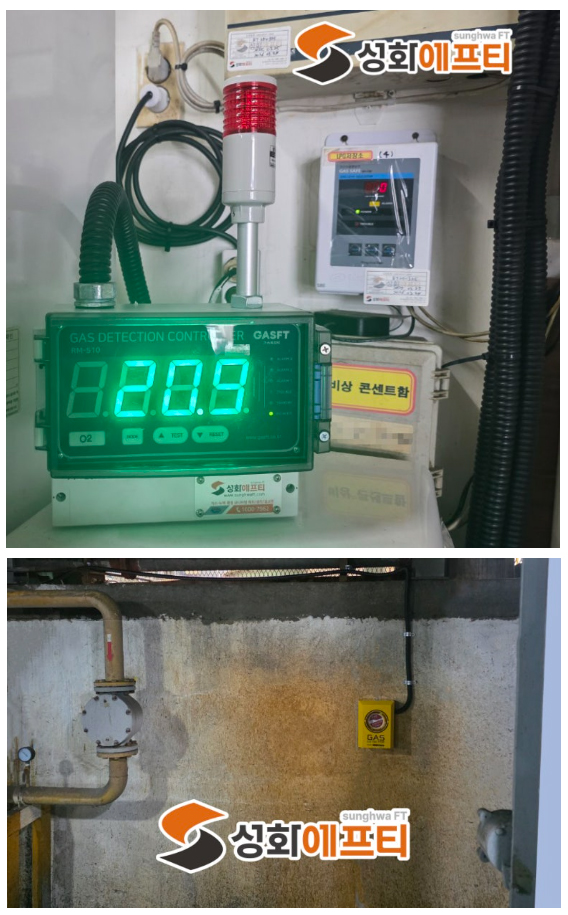

첫번째 사진은
가스 감지기 수신부
RM-510 설치 사진 입니다.
1채널용 수신부로서
가시성이 높은 대형 디스플레이를 채택해
가스 농도를 실시간으로 확인해야하는
현장에 적합합니다.
또한 경광등과 일체형 설치가 가능해
가스 누출이 일어났을 때
빠르게 조치할 수 있습니다.
두번째 사진은 설치현장이
지하로 공기가 잘 통하지 않는 밀폐구역에
산소농도 가스감지기를 설치했습니다.
가스감지 탐지부는 FT-1000 Tx입니다.
측정 가스는 산소(O2)입니다.
이번에 설치한 수신부와
탐지부의 정확한 사양 설명드리겠습니다.
1채널용 수신부 RM-510
RM-510 특징및 사양
- 대형 디지털 농도 표시 장치로 원거리 가시성 높인 가스 감지기
- 벽결이 형태 1채널 회로용으로 가스누출 위험 지역에 설치
- 3단계 경보를 설정, LED 표시
- 릴레이 접점 출력제공으로 기타 FAN, 가스차단기, 경광등의 연동 작동 가능
- 감지된 지시값에 대한 출력(4~20mA.DC)기능
- RS-485 (Lsolated) Modbus Serial 통신으로 모니터링시스템 구축용이, 기타 기록 장치에 연결 용이
- 경고문구 삽입형 (OPTION), WIFI 기능으로 근거리 통신망 가동 기능(OPTION)
제품규격 |
RM-510 |
측정가스 |
가연성 가스(Flammable GAS) 유독성 가스(Toxic GAS) 산소(Oxygen) |
작동전원 |
작동전AC 110/220V(표준), DC 24V(OPTION) |
측정범위 |
0~100%(LEL) - 가연성 0~PPM - 유독성 (유독성 가스별 범위 참조) 0~25%(Vol) - O2 |
입력신호 |
4-20mA DC / Full Scale |
농도표시 |
1.8" FND 4 - Digit (Big Size) |
농도 설정범위 |
0.000-9999 사용자 임의설정 |
경보설정 |
1st, 2nd, 3rd Alarm Level 3단계설정 |
경보표시 |
Sensor or Cable Fault LED On, Alarm 3Level |
출력신호 |
4-20mA DC / Full Scale (PWM) RS-485 Modbus Communication (Option) |
경보해제 |
Reset (수동복귀, 자동복귀) |
작동온도/ 습도 | -20℃~+60℃ / 95% 이하 |
크기/무게 | 210(W) x 185(L) x 105(H) / 1.3Kgs |
밀폐구역에는 산소 뿐 아니라
인체에 치명적인
황화수소, 이산화탄소, 일산화탄소등
독성산소를 측정해야하고
폭발에 유의해야하는 가연성가스를
복합적으로 측정할수 있어야합니다.

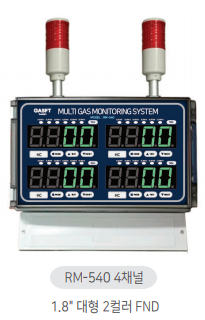

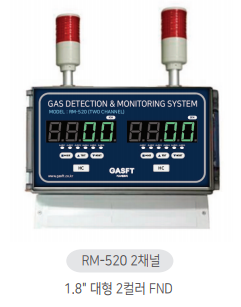

2가지, 4가지 가스를
복합적으로 장착한
2채널, 4채널등 더 다양한 모델도 있으니
자세한 사양은 문의 주세요~~
현장에 설치한 FT-1000 Tx 모델 설명드릴게요
산소감지기 FT-1000 Tx
<FT-1000Tx 산소감지기 산소측정기 특징>
- 국내, 국외 방폭인증
- 전기적인 Noise 최소화
- 가연성/독성/산소/VOC 등의 가스 연속 감지
- 2차 폭발 방지용 내압방폭구조
- 자가진단 기능 내장
- 릴레이접점 출력
- 간단한 구조 설계
- 수신부 FND DISPLAY 내장
- 감지센서의 안전한 동작을 위해 정전압 회로 구성
- DCS&PLC 모니터링 시스템에 연결
- 산업 및 폭발 위험 지역에 설치 가스 실시간 측정
- 4~20mA.DC 표준 출력 제공
- 각종 제어 기기에 연결하여 사용
- 0점, SPAN 점검 및 교정 용이
FT-1000 Tx 사양 | |
측정가스 (Measuring Gas) | 유독성가스 (TOXIC GAS), CO2, N2O, BENZENE, BUTADIENE, TOLUENE, XYLENE, CL2,HCL, VOC, OXYGEN(O2), ETHYLENE OXIDE, ETC. |
측정범위 (Measuring Range) | 0~PPM-유독성, 0~25 %Vol, - 산소 (O2), 범위 조정가능 |
측정형식 (Measuring Type) | 대기확산식 |
측정방식 (Measuring Method) | 반도체식, 전기화학식, 지르코니아 방식 |
측정신호 (Measuring Signal) | 4~20mA.DC |
응답속도/허용오차 (Response Time/Accuracy) | 20초 이내 / ±2% 이내/Full scale |
정격전압 (Rated Voltage) | 24V dc |
정격전류 (Rated Current) /전력소비 | 100mA / 2.4W |
방폭승인 (Approval) /방진방수 등급 | Ex db II C T6 Gb / Ex tb III C T85℃ Db (IP66) |
주변온도 (Ambient Temperature) | -40℃~+60℃ |
외형치수/무게 (Dimension/Weight) | 147(W) × 210.6(H) × 92(D)(mm) / 1.27kgs |
FT-1000 SERIES 가스감지기는
국내 및 해외 방폭인증을 받은
가스감지기로 성화에프티에서
연구개발로 생산된 최신모델로
조선, 해양, 반도체, 화학단지
플랜트공업, 수소공장, 의약식품
연구소등등 다양한 곳에 시공 설치되어
있는 믿을 수 있는 제품입니다.
또한 성화에프티는
KOLAS 국제 공인기관으로
가스, 누액감지기 시공후
검교정 또한 믿고 맡길 수 있습니다.
물론 시공후의 유지보수 또한
꼼꼼하게 관리해 드리고 있습니다.
