<과산수소수, 염화수소(HCL) 가스감지기 - 모니터링 시스템>
안녕하세요
생산, 설비 시공, 유지보수, 검교정 까지
가스감지기, 누액감지기
전문기업 (주)성화에프티입니다.
오늘은 부산지역의 녹산공단에 위치한
업체 시공을 다녀온 후기입니다.
옥외저장소의 과산수소수 가스감지기 이설작업과
염화수소(HCL) 가스감지기
QM-4700 시공 현장입니다.

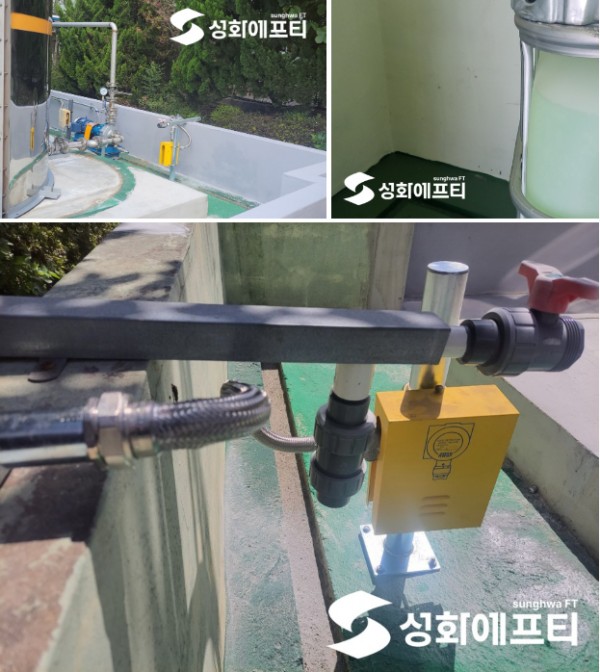

시공사진 먼저 보실까요?
독성 가스의 경우 작은 누출도
사람들에게 치명적인 위험으로
이어질 수 있으므로
늘 모니터링을 해주는 수신부가
있으면 안심할수 있습니다.
기존 설치한 업체에서
감지기만 이설한 작업이라
수신부 사진이 없는데요
설치되어 있는 수신부는
SHT-970 모델로
사양 | |
제품규격 | SHT-970MU.DU |
측정가스 | 유독성 가스(Toxic GAS), 산소(Oxygen) |
측정범위 | 0~PPM – 유독성(유독성 가스별 범위 참조), 0~25%(Vol) – 산소(O2) |
입력신호 | 4~20mA.DC |
측정표시 | 3Digit FND Digital display, Two alarm(1st, 2nd) – 전면 |
출력신호 | 4~20mA.DC, Relay contact(H.HH) – 공통, 개별(독립) |
경보음량 | 90dB 이상 |
작동온도/습도 | -20℃~+40℃/ 85% RH |
작동전원 | 220/110V.AC, 50/ 60Hz |
소비전력 | 1회로 기준 7.04W(감시모드), 9.00W(동작모드) |
설치방식 | Wall mounting |
외형치수 | 1회로 – 160(W) × 230(H) × 100(D), 3회로 – 240(W) × 270(H) × 120(D) |
무게 | 1회로 - 3.00Kgs, 3회로 - 4.60Kgs |
QM-4700D Series
산소, 유독성 가스 감지기
- 유독성, 산소 전용 센서 적용 - 전용 가스 검지 원리 적용, 목적 가스에 반응하여 우수한 선택성 및 방해 가스 영향 최소화 - 내압방폭구조 - 교정 및 프로그램 설정 0점(Zero), Span(4~20mA 제외한 Volume 없는 자동 설정 기능) - 1인 교정 및 유지 보수 - 온도/습도 및 전기적인 Noise 영향 최소화 - 아날로그 표준 출력(4~20mA.DC) 신호를 DCS & PLC 모니터링 시스템에 연결
- 산업 현장에서의 유독성, 산소를 실시간으로 측정, 인체 허용 농도 이하의 유독성, 산소를 검지하는 데 탁월한 성능을 발휘하여 4~20mA.DC 표준 출력 제공, 각종 제어기기 및 모니터링 시스템에 연결 사용 |
사양 | |
제품규격 | QM-4700 D(T), QM-4700 D(O2) |
측정가스 | 유독성 가스(Toxic GAS), Oxygen(O2)
CO, CL2, NH3, SO2, H2S, NO, NO2, etc. 유기용제(VoC), Benzene, Toluene, Xylene, etc
|
측정범위 | 0~PPM - 유독성(유독성 가스별 범위 참조), 0~25%(Vol) - 산소(O2) |
측정방식 |
대기확산식(Diffusion type) 전기화학식(Electro-chemical cell type) 반도체식(Semiconductor type)
|
측정신호 | 4~20mA.DC |
응답속도 | 20초 이내(Less than 20sec) |
허용오차 | ±2% 이내/Full scale |
작동온·습도 |
-20℃~+40℃/90% RH(Non-condensing) (적용 센서에 따라 상이)
|
작동전원 | 24V.DC |
소비전력 | 1W(Max) |
케이블/전송거리 | F-CVVS(Shield) 1.5sq × 3wire/Max 2,500M |
전선도관 | 3/4(22MM) PF, NPT |
설치방식 | Wall mounting or 2" Pole mounting |
방폭승인 | Ex d II B T4 (KOSHA) |
외형치수 | 126(W) × 193.5(H) × 76(D) |
무게 | 1.15kgs |
감사합니다.
