울산지역 석유화학공장 유해화학물질 가스감지기 설치 현장
페이지 정보
작성자 성화에프티 작성일25-11-05 08:39 조회14회 댓글0건관련링크
본문
안녕하세요!
성화에프티 본사 (sunghwa FT)
공식 홈페이지 입니다.
20년 이상 환경, 안전 분야에서
생산 부터 설비 시공, 유지 보수, 검교정까지
한꺼번에 해결하는 원스톱 서비스로
고객의 안전을 책임지는
가스 감지기, 누액 감지기,
환경 모니터링시스템 전문 기업입니다.
오늘은 울산 석유화학공장에 설치한
유해화학물질 가스감지기 시공사례를 소개합니다.
◎ 시공 개요
▶ 시공 위치 : 울산지역 석유화학공장 (실외 기계 및 파이프 관 사이)
1. 설치 장비 :
- 자립형 실외 수신함 RM-770 MU.DU
- 유독성 가스감지기 FT-1000TX
2. 측정 대상 가스 : 디메틸디설파이드 (Dimethyl Disulfide, DMDS)
3. 측정가스 Range : 0 ~ 20 PPM
▶설치 목적 : 실외 설비의 화학물질 가스누출 조기 감지 및 인명피해·환경사고 예방
- 측정 대상 가스 : 디메틸디설파이드(DMDS), 화학식 : C2H6S2
- 특징 : 황 계열 화합물, 강한 불쾌취 발생
- 위험성 :
>> 두 사례 모두 조기 감지 및 경보 시스템 부재가 피해 확산의 주된 원인으로 지적되었습니다.
- 사고 예방의 중요성
가스 사고는 발생 후 대응보다 예방이 최우선입니다.
성화에프티의 가스감지 시스템은 조기 경보 → 신속 대응 → 피해 최소화의 안전망을 제공합니다.

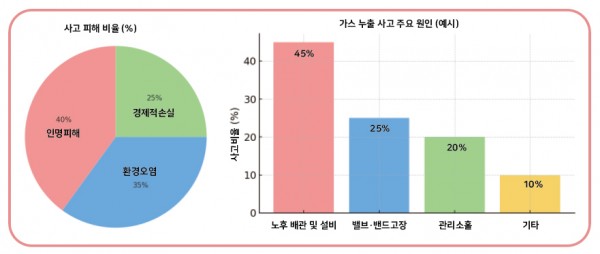

◎ 가스누출 사고 주요 원인 (예시, % 기준)
- 인명피해 : 40%
- 환경오염 : 35%
- 경제적 손실 : 25%
<실제 시공 사례 사진>
울산 지역 디메틸디설파이드 가스감지기
가스감지 모니터링시스템 시공사례
울산지역 석유화학공장에 설치된 RM-770 MU.DU 수신함 + FT-1000TX 가스감지기는
가스 누출을 조기에 감지하여 대형사고를 예방하는 핵심 안전장치입니다.
성화에프티는 앞으로도 대한민국 산업현장의 안전 파트너로서
가스감지기 설치·검교정·유지관리까지 책임지겠습니다.
안전이 필요한 현장, 지금 바로 상담하세요!
위에 설치한 가스감지기 및 수신부 자세한 사양입니다.
가연성 / 독성 / 산소 가스감지기 FT-1000 시리즈 특징
- 국내. 국외 방폭 인증
- 전기적인 Noise 최소화
- 가연성/독성/산소/VOC 등의 가스 연속 감지
- 2차 폭발 방지용 내압방폭구조
- 자가진단 기능 내장
- 릴레이접점 출력
- 간단한 구조 설계
- 수신부 FND DISPLAY 내장
- 감지센서의 안전한 동작을 위해 정전압 회로 구성
- DCS&PLC 모니터링 시스템에 연결
- 산업 및 폭발 위험 지역에 설치 가스 실시간 측정
- 4~20mA.DC 표준 출력 제공
- 각종 제어 기기에 연결하여 사용
- 0점, SPAN 점검 및 교정 용이
* FT-1000 Ex 상세사양
FT-1000 Ex 사양 | |
측정가스 (Measuring Gas) | C₄H10, CH₄, H₂, C₂H₂, HC, Flammable gases (가연성가스). etc |
측정범위 (Measuring Range) | 0~100 %LEL, 0~100 %Vol, 0~10,000ppm |
측정형식 (Measuring Type) | 대기확산식 |
측정방식 (Measuring Method) | 접촉연소식, 반도체식 |
측정신호 (Measuring Signal) | 4~20mA.DC |
응답속도/허용오차 (Response Time/Accuracy) | 20초 이내 / ±3% 이내/Full scale |
정격전압 (Rated Voltage) | 24V dc |
정격전류 (Rated Current) /전력소비 | 100mA / 2.4W |
방폭승인 (Approval) /방진방수 등급 | Ex db II C T6 Gb / Ex tb III C T85℃ Db (IP66) |
주변온도 (Ambient Temperature) | -40℃~+60℃ |
외형치수/무게 (Dimension/Weight) | 147(W) × 210.6(H) × 92(D)(mm) / 1.27kgs |
* FT-1000 Tx 상세사양
FT-1000 Tx 사양 | |
측정가스 (Measuring Gas) | 유독성가스 (TOXIC GAS), CO2, N2O, BENZENE, BUTADIENE, TOLUENE, XYLENE, CL2,HCL, VOC, OXYGEN(O2), ETHYLENE OXIDE, ETC. |
측정범위 (Measuring Range) | 0~PPM-유독성, 0~25 %Vol, - 산소 (O2), 범위 조정 가능 |
측정형식 (Measuring Type) | 대기확산식 |
측정방식 (Measuring Method) | 반도체식, 전기화학식, 지르코니아 방식 |
측정신호 (Measuring Signal) | 4~20mA.DC |
응답속도/허용오차 (Response Time/Accuracy) | 20초 이내 / ±2% 이내/Full scale |
정격전압 (Rated Voltage) | 24V dc |
정격전류 (Rated Current) /전력소비 | 100mA / 2.4W |
방폭승인 (Approval) /방진방수 등급 | Ex db II C T6 Gb / Ex tb III C T85℃ Db (IP66) |
주변온도 (Ambient Temperature) | -40℃~+60℃ |
외형치수/무게 (Dimension/Weight) | 147(W) × 210.6(H) × 92(D)(mm) / 1.27kgs |
위에 설치된 다채널 수신부
제품사양 자세히 설명드릴게요~
* 다채널용 수신부 RM-770 MU.DU 특징
- 마이크로 칩셋탑재
- 국내, 해외용으로 전압, 주파수에 관계없이 사용
- 4~20mA.DC 출력, 경보, 릴레이 접점 출력 기능
- Zero점, Span, 검교정 등 볼륨이 전혀 없이 전면(Front)에서 자동 설정 기능
- 현장에 설치된 가스 감지기와 연결하여 실시간 대기 가스 농도 측정, 농도 표시
- 위험 시 설정된 농도에서 경보를 발하는 다회로용 가스 수신기
사양 | |
제품규격 | RM-770MU.DU |
측정가스 | 가연성 가스(Flammable GAS), |
측정범위 | 0~100%(LEL) 산소 : 0~25%VOL 독성 : 0~9999PPM(가스별 범위 참조) |
입력신호 | 4~20mA.DC (주파대역대 개선 / PLC 전용 주파수 설정) |
측정표시 | 4 Digit FND Digital display, (4자리 표시) |
출력신호 | 4~20mA.DC, Relay contact(H.HH) 1차, 2차 |
경보음량 | 90dB 이상 |
작동온도/습도 | -20℃~+40℃/ 85% RH |
작동전원 | 220/110V. AC, 50/ 60Hz |
소비전력 | 1회로 기준 7.04W(감시모드), 9.00W(동작모드) |
설치방식 | Wall mounting |
특징 | 32비트 처리방식 개선 (고성능) 자기진단 기능 (60초) 자동복귀형 퓨즈 전류소모량 자동분배 기능 노이즈 차단장치 기능 |
오늘의 포스팅은 여기까지입니다.
성화에프티에서 전문 상담받으시고
사업장 안전 함께 지키세요~
자세한 제품 문의는
아래 연락처로 연락 주시면
친절하게 상담해 드리겠습니다.
성화 에프티는 전국 전 지역
시공 및 출장 작업이 가능하니
견적이나 궁금한 부분 언제든지
많은 문의 부탁합니다!
문의전화 : 1600-7962 (051-986~7982~4)
